SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación WB5A_6A-IA-IES114540 31

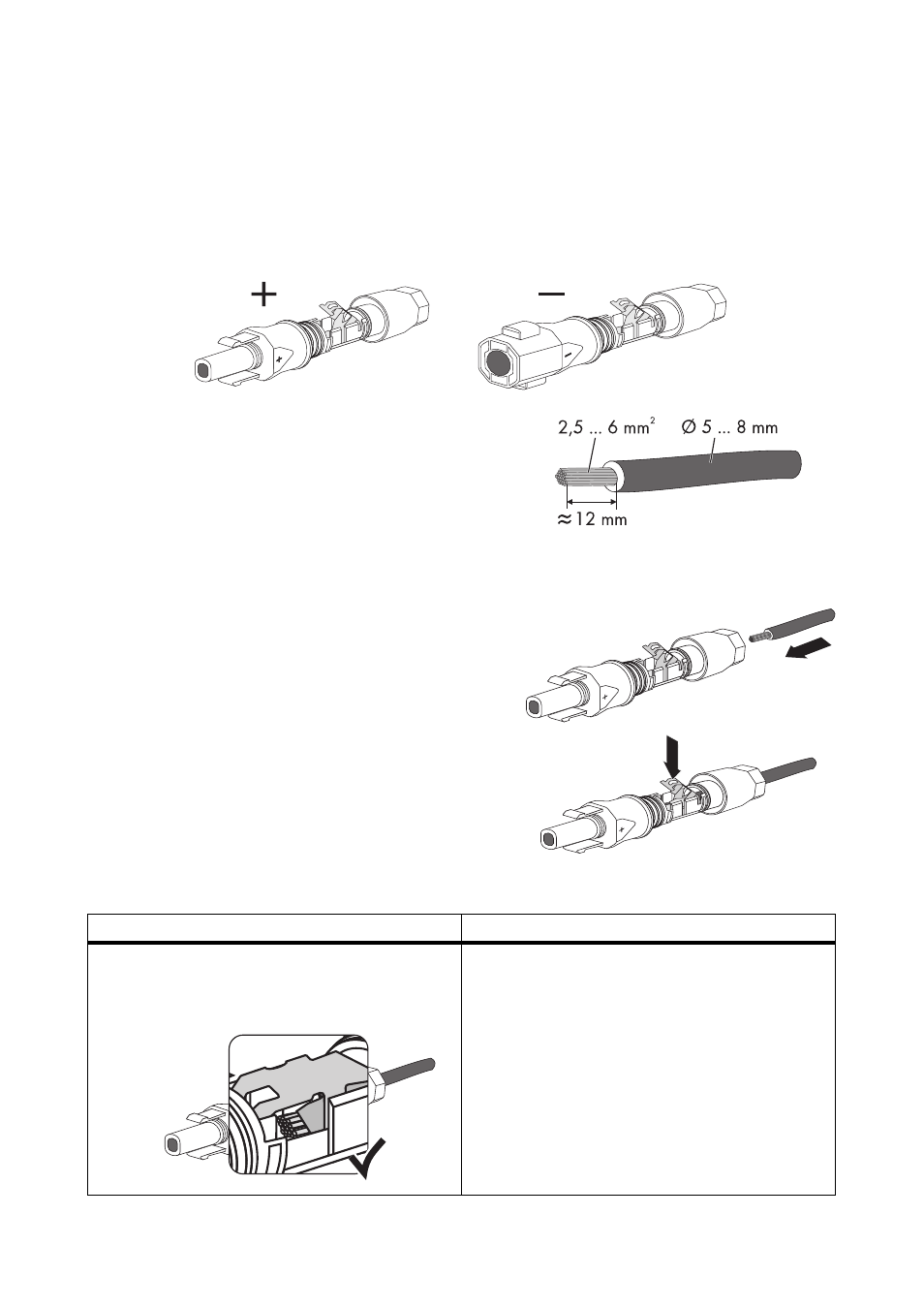

5.4.2 Preparación de los conectores de CC
Para la conexión al inversor, todos los cables de conexión de la pequeña instalación eólica deben
estar equipados con los conectores de CC suministrados.
Prepare los conectores de CC tal y como se describe a continuación. Asegúrese de que la polaridad
sea la correcta. Los conectores de CC están marcados con "+" y "‒".
Requisitos para el cableado:
• Utilice un cable PV1-F.
Procedimiento
1. Haga pasar el cable pelado hasta el tope del
conector.
2. Empuje la abrazadera hacia abajo hasta que
escuche que ha quedado insertada.
3. Compruebe que el cable esté correctamente asentado:
Resultado Medida
☑ Si el cordón se ve en el hueco de la
abrazadera, el cable está colocado
correctamente.
• Continúe con el punto 4.
