Conexión eléctrica SMA Solar Technology AG
24 WB5A_6A-IA-IES114540 Instrucciones de instalación
5.2 Conexión a la red pública (CA)
5.2.1 Condiciones para la conexión de CA
Cableado
En esta tabla se especifican las longitudes máximas de los cables en relación a la sección.
Requisitos para el cableado
Condiciones de conexión del operador de la red pública
Tenga siempre en cuenta las condiciones de conexión de su operador de la red pública.
Sección del cable Longitudes máximas de los cables
WB 5000A/WB 5000A-11 WB 6000A/WB 6000A-11
6 mm² 18 m 15 m
10 mm² 31 m 25 m
16 mm² 49 m 41 m
Reducción a la mitad de las pérdidas de potencia
Si se agrupan tres inversores con inyección simétrica en un sistema trifásico, el conductor
neutro no recibe ninguna carga y las pérdidas de potencia se reducen a la mitad.
Al reducirse a la mitad las pérdidas de potencia, se duplican las longitudes máximas
posibles de los cables.

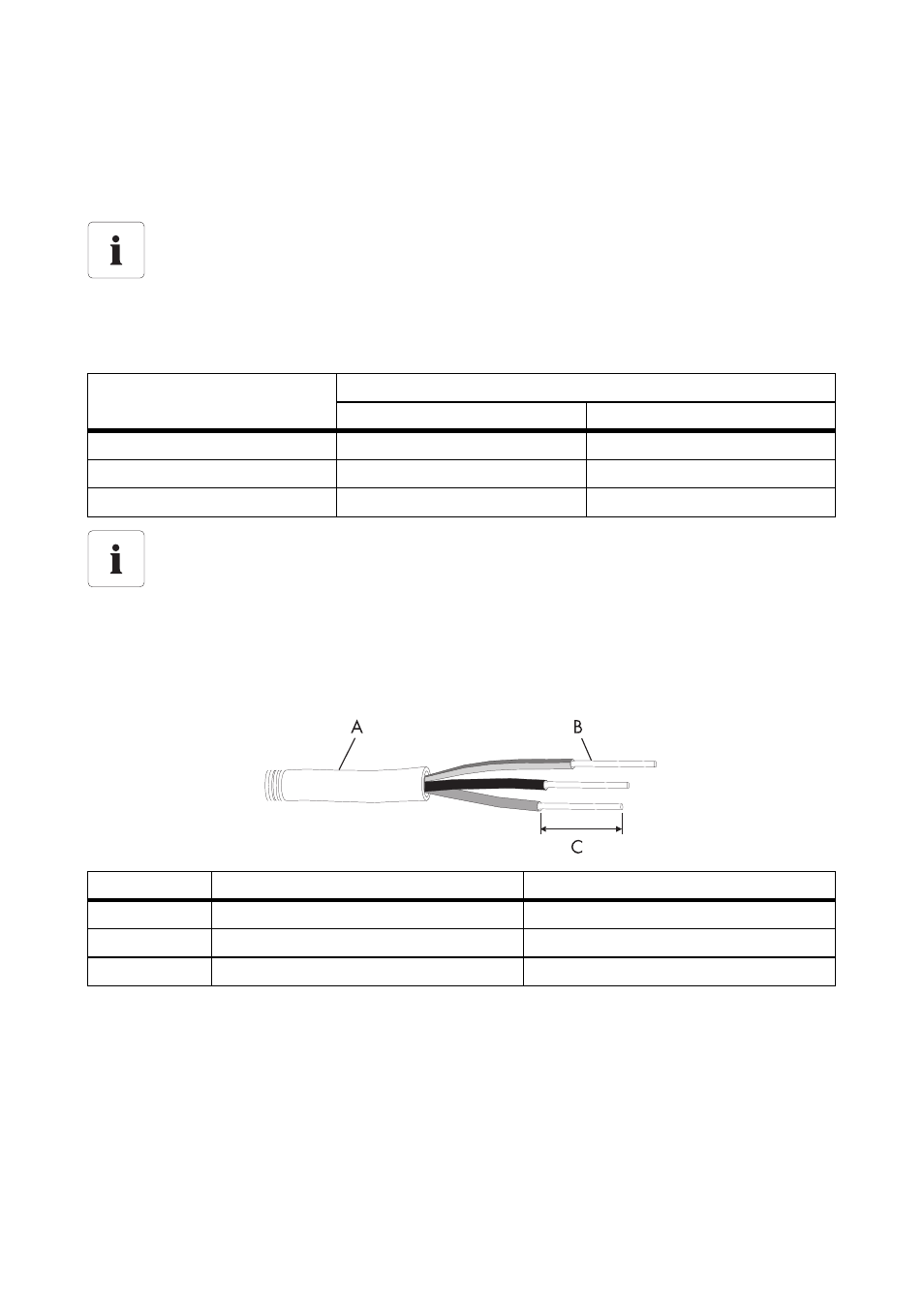

Componente Descripción Valor
A Diámetro exterior 12 mm ... 25 mm
B Sección del cable 6 mm² ... 16 mm²
C Longitud de pelado Aprox. 16 mm
