3 Desembalaje

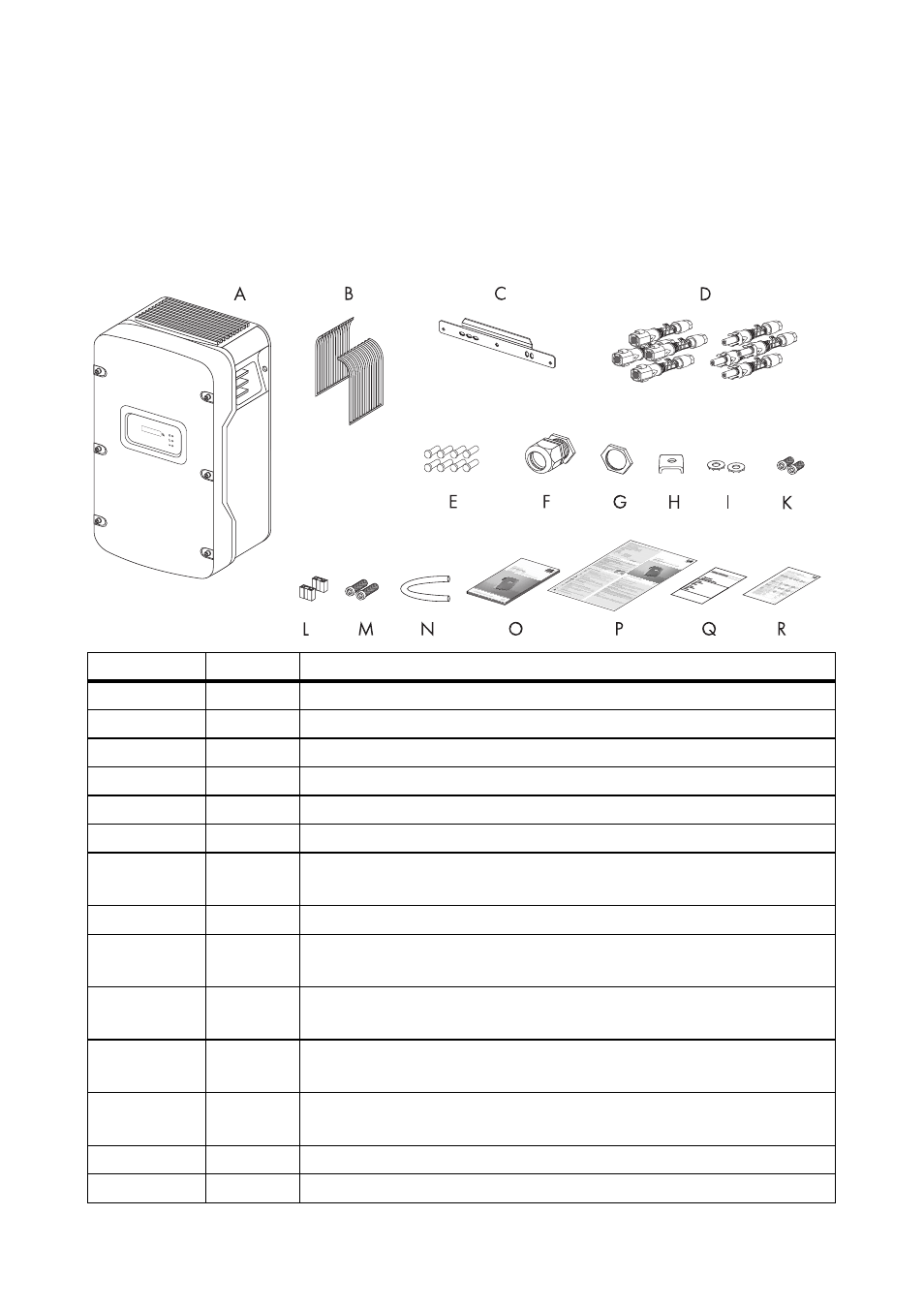

3.1 Contenido de la entrega
Compruebe que el contenido de la entrega esté completo y que no presente daños externos visibles.
En caso de daños o si falta algún componente, póngase en contacto con su proveedor.
Componente Cantidad Descripción
A
1
Inversor
B
2
Rejillas de ventilación (una izquierda, una derecha)
C
1
Soporte mural
D
8
Conectores de CC (4 positivos, 4 negativos)
E
8
Selladores para los conectores de CC
F
1
Racor atornillado para cables de la conexión de CA
G
1
Contratuerca para el racor atornillado para cables de la conexión
de CA
H
1
Abrazadera para toma a tierra adicional
I
2
Arandela de cierre dentada interna (1 unid. de repuesto para la tapa
de la carcasa, 1 unid. para el terminal de toma de tierra)
K
2
M6x16, tornillo de cabeza cilíndrica (1 unid. de repuesto para la tapa
de la carcasa, 1 unid. para la abrazadera de toma a tierra)
L
2
Puentes (1 unid. para la prueba de los ventiladores, 1 unid. para el
cableado del SMA Power Balancer)
M
2
M6x8, tornillo de cabeza cilíndrica para fijar el inversor al soporte de
pared
N
1
Tubo de silicona
O
1
Instrucciones de instalación
