5.2.3 Toma a tierra adicional de la carcasa
Cuando así lo requiera la instalación, puede utilizar el terminal de toma a tierra para conectar un
segundo cable de tierra o como conexión equipotencial.
Procedimiento

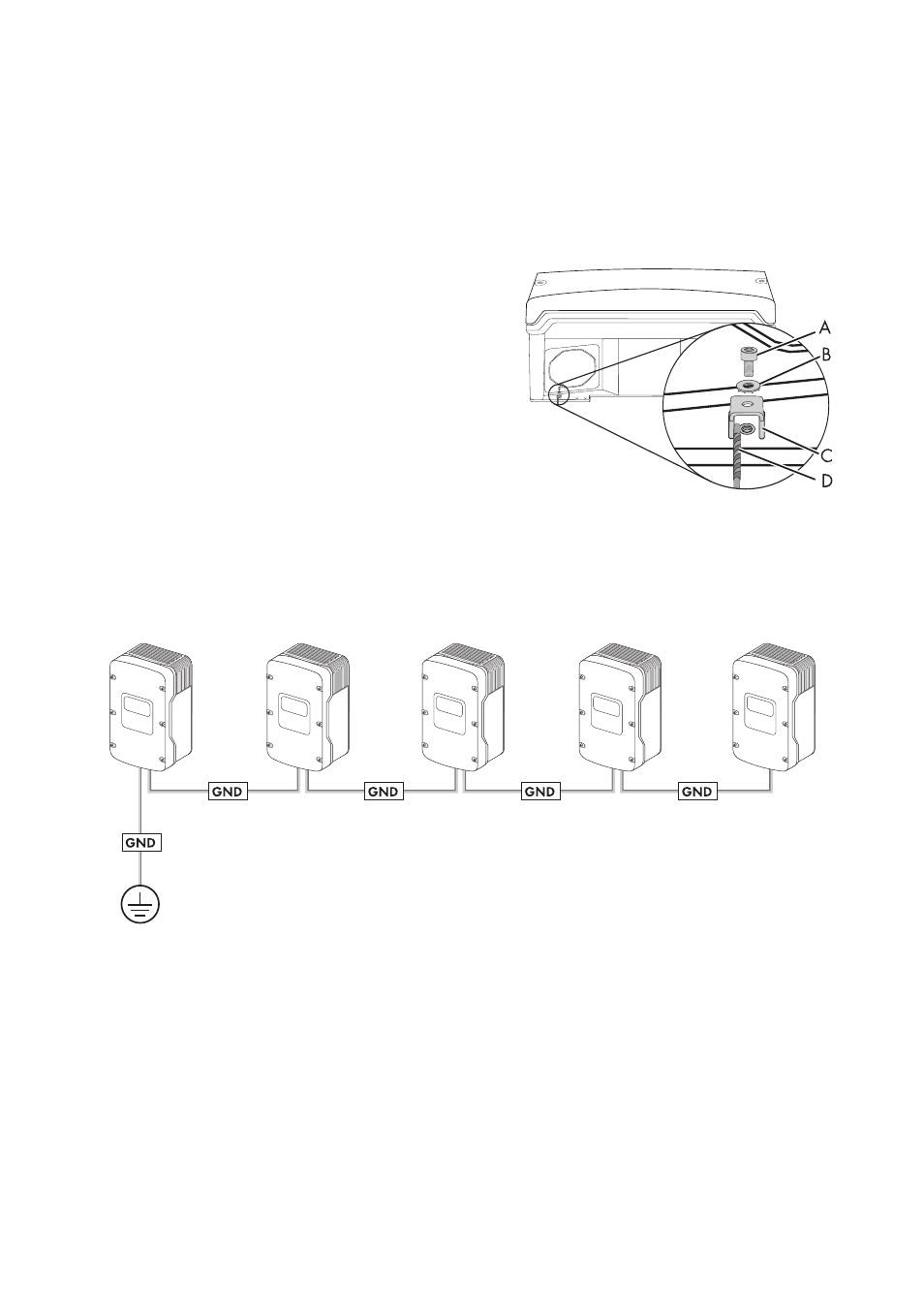

1. Inserte el cable de toma a tierra pelado (D) bajo la
abrazadera (C) (sección máx. de 16 mm² o con
virolas máx. 10 mm²).
2. Fije la abrazadera con un tornillo (A) y una
arandela (B).
El dentado de la arandela debe apuntar hacia la
abrazadera.
☑ La carcasa del inversor está conectada a tierra
adicionalmente.
Puede conectar a tierra más de un inversor como se ilustra abajo:
