SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
WB5A_6A-IA-IES114540
21
5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

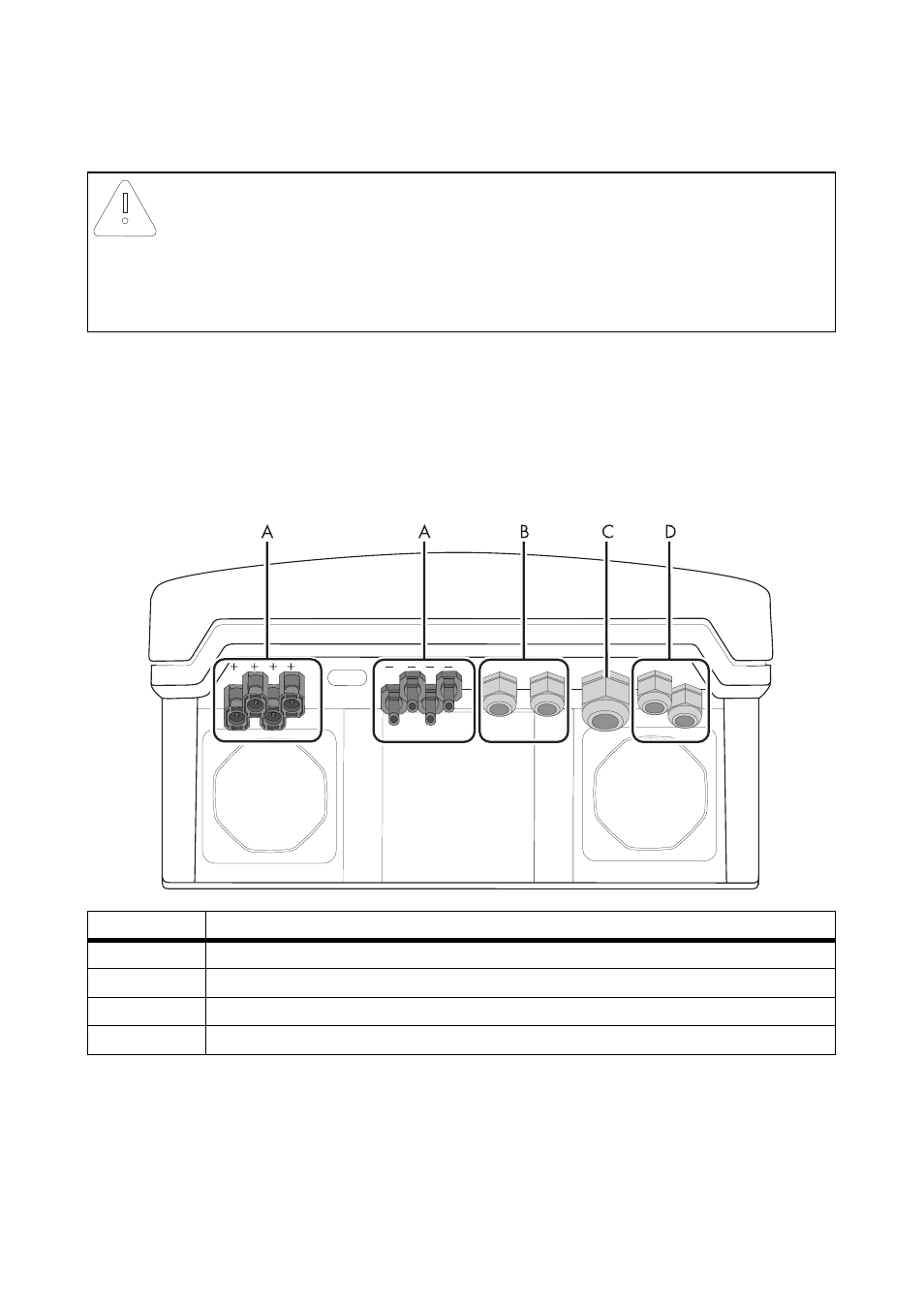

La siguiente imagen muestra la asignación de las áreas de conexión individuales en la parte inferior
del inversor.
PRECAUCIÓN
El inversor puede resultar dañado a causa de descargas electrostáticas.
Los componentes del interior del inversor pueden sufrir daños irreparables a causa de
descargas electrostáticas.
• Antes de tocar cualquier componente, haga contacto a tierra.
Componente Descripción
A
Conectores de CC para la conexión de la pequeña instalación eólica
B
Racor atornillado para la comunicación opcional a través de RS485 (PG16)
C
Racor atornillado para cable para la conexión a red (CA) (12 mm … 25 mm)
D
Racor atornillado para SMA Power Balancer
