Conexión eléctrica SMA Solar Technology AG
26 WB5A_6A-IA-IES114540 Instrucciones de instalación
5.2.2 Conexión del inversor a la red eléctrica pública (CA)
1. Compruebe si la tensión de red está en el rango de tensión admisible.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
La documentación está disponible en la zona de descargas de www.SMA-Iberica.com en la
categoría "Descripción técnica" de cada inversor.
2. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.

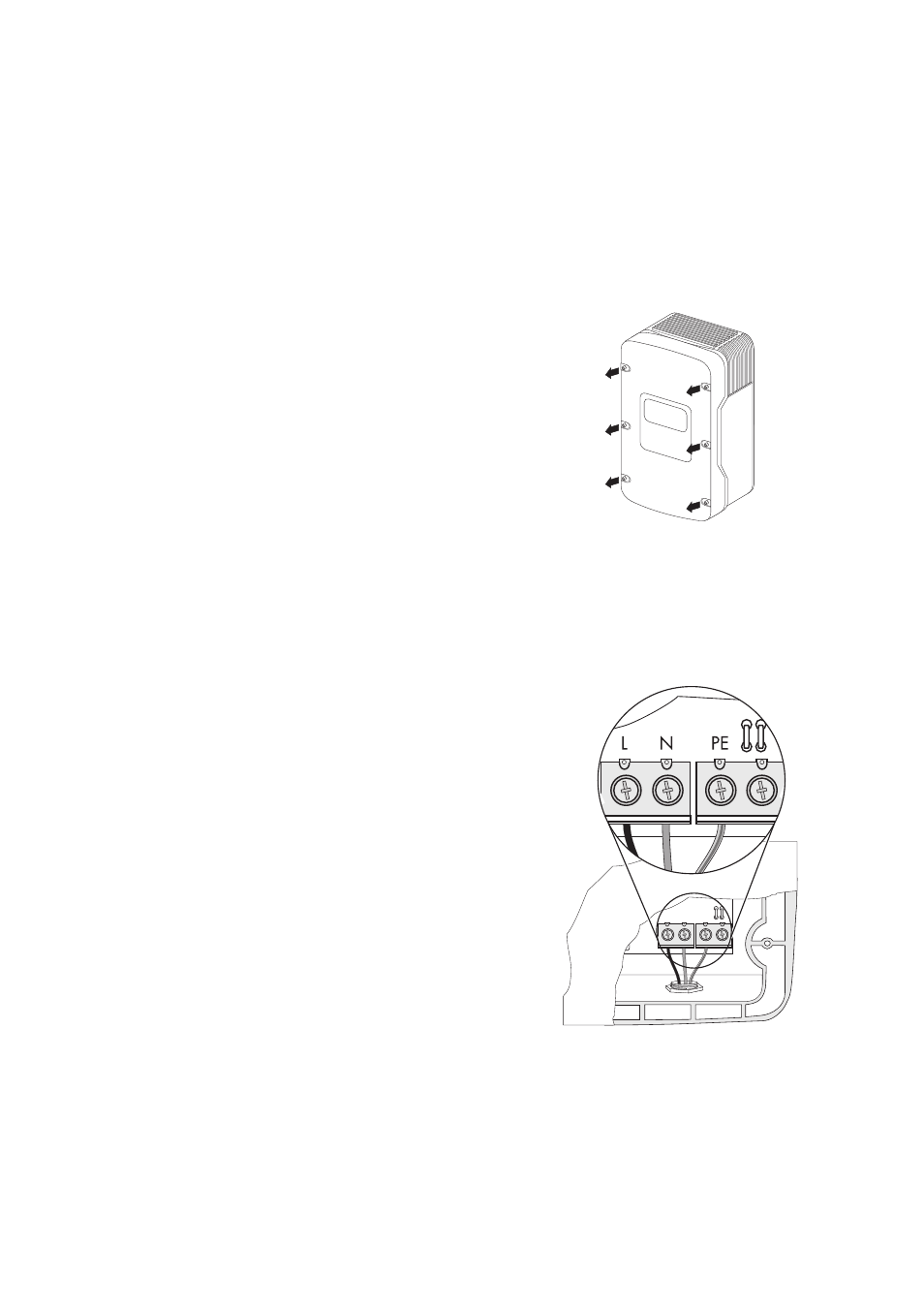

3. Desatornille todos los tornillos de la tapa de la
carcasa y retírela. Utilice una llave Allen (6 mm).
4. Retire la fijación de la apertura en la carcasa de CA.
5. Introduzca desde el exterior el racor atornillado de
CA en la apertura de la carcasa y fíjela desde el
interior con la contratuerca.
6. Introduzca los cables.
7. Conecte L, N y el conductor de protección (PE) a
los bloques de bornes, según se indica, con ayuda
de un destornillador.
El conductor PE debe medir 5 mm más que los de
L y N.
No invierta la conexión de L y N.
8. Cierre fijamente el racor atornillado en la apertura
en la carcasa.
