Requisitos:
☐ La unidad remota debe ser adecuada desde el punto de vista técnico para la conexión a las
salidas digitales (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

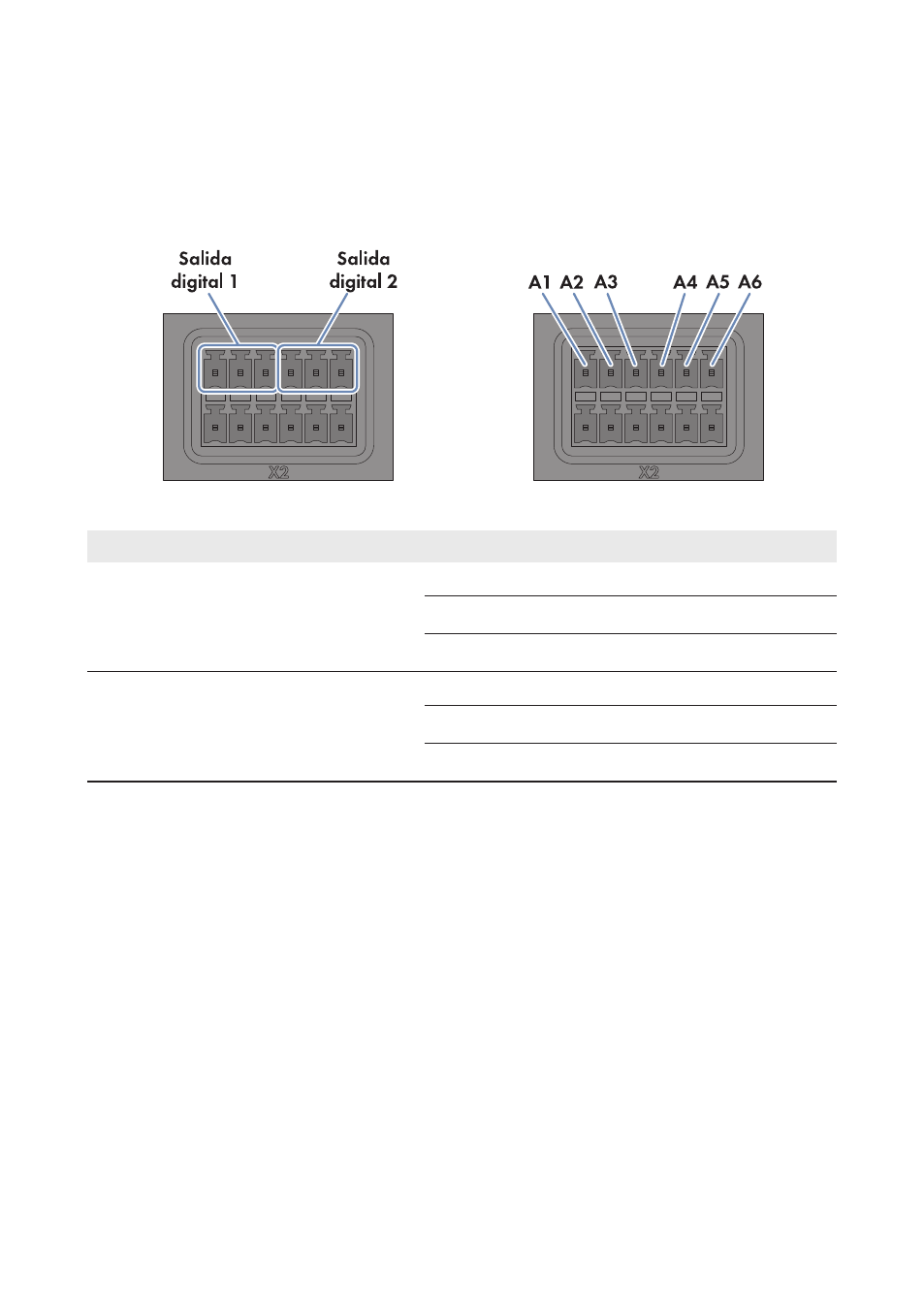

Imagen 32: Asignación de los grupos de patillas Salida digital 1 y Salida digital 2
Grupo de patillas Relé Patilla Señal Explicación
Salida digital 1
Contacto de aviso de fallos
para el estado de la planta
Fallo A A1 NC Contacto de cierre
A2 CO Contacto inversor
A3 NO Contacto de trabajo
Salida digital 2
Contacto de aviso de fallos
para el estado de la planta
Fallo o Advertencia B A4 NC Contacto de cierre
A5 CO Contacto inversor
A6 NO Contacto de trabajo
Procedimiento:
1. Conecte el cable de conexión a la unidad remota (consulte las instrucciones del fabricante).
Recorte los conductores que no sean necesarios hasta el apantallamiento del cable y anote su
color.
2. Conecte el cable de conexión al conector de seis polos:
• En función de la unidad remota y de la asignación de patillas en el grupo de patillas
deseado, identifique las entradas de conductores que necesita para conectar el cable de
conexión.
• Desbloquee las entradas de conductores necesarias con un destornillador e inserte en
ellas los conductores. Preste atención a la asignación de patillas.
3. Inserte el conector de seis polos de la conexión X2 en la fila de patillas A.
4. En el cable de conexión, marque la conexión y la fila de patillas a las que está asignado el
cable. Utilice para ello la abrazadera para cables suministrada con espacio para rotular.
5. Anote el esquema de conductores en el suplemento entregado.
