Requisitos:
☐ La fuente de señal debe ser adecuada desde el punto de vista técnico para la conexión a las
entradas analógicas (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

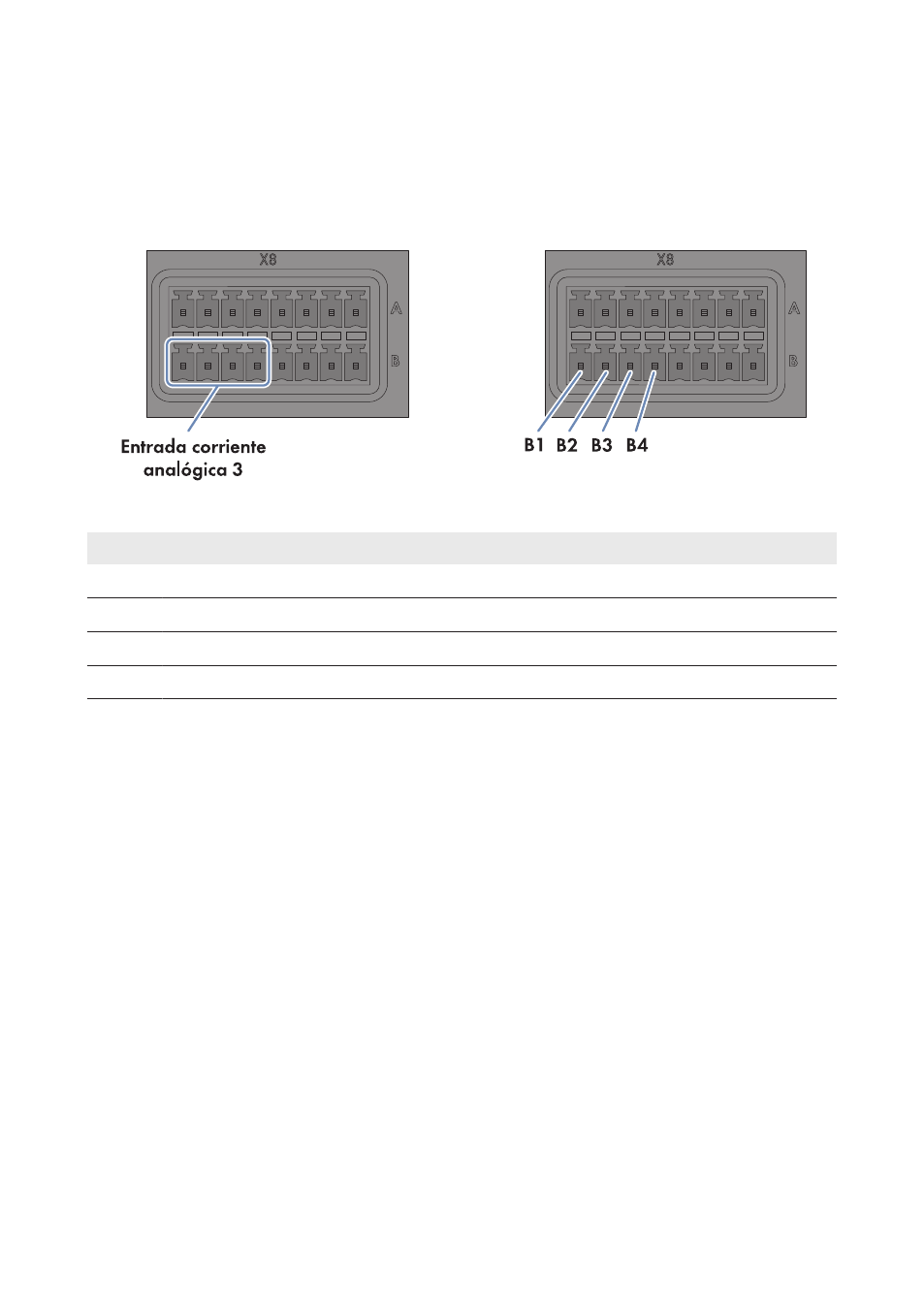

Imagen 24: Asignación del grupo de patillas Entrada corriente analógica 3
Patilla Señal Explicación
B1 No asignado Reservado para aplicaciones futuras
B2 I+ Entrada de corriente
B3 I− Retorno de corriente
B4 GND Masa del apantallamiento
Procedimiento:
1. Conecte el cable de conexión a la fuente de señal analógica (consulte las instrucciones del
fabricante). Recorte los conductores que no sean necesarios hasta el apantallamiento del
cable y anote su color.
2. Conecte el cable de conexión al conector de ocho polos:
• Desbloquee la entrada del conductor 4 con un destornillador e inserte en ella el
conductor del cable unipolar.
• Desbloquee las entradas de conductores 2 y 3 con un destornillador e inserte en ellas
los conductores del cable de conexión. Preste atención a la asignación de patillas.
3. Inserte el conector de ocho polos de la conexión X8 en la fila de patillas B.
4. En el cable de conexión, marque la conexión y la fila de patillas a las que está asignado el
cable. Utilice para ello la abrazadera para cables suministrada con espacio para rotular.
5. Anote el esquema de conductores en el suplemento entregado.
