3. Para realizar la conexión al grupo de patillas Entrada corriente analógica 2, siga estos
pasos:
• Desbloquee la entrada del conductor 8 con un destornillador e inserte en ella el
conductor del cable unipolar.
• Desbloquee las entradas de conductores 6 y 7 con un destornillador e inserte en ellas
los conductores del cable de conexión. Preste atención a la asignación de patillas.
• Inserte el conector de ocho polos de la conexión X8 en la fila de patillas A.
4. Para realizar la conexión al grupo de patillas Entrada corriente analógica 3, siga estos
pasos:
• Desbloquee la entrada del conductor 4 con un destornillador e inserte en ella el
conductor del cable unipolar.
• Desbloquee las entradas de conductores 2 y 3 con un destornillador e inserte en ellas
los conductores del cable de conexión. Preste atención a la asignación de patillas.
• Inserte el conector de ocho polos de la conexión X8 en la fila de patillas B.
5. En el cable de conexión, marque la conexión y la fila de patillas a las que está asignado el
cable. Utilice para ello la abrazadera para cables suministrada con espacio para rotular.
6. Anote el esquema de conductores en el suplemento entregado.
Conexión de un sensor a la entrada analógica de tensión
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Un sensor
☐ Un cable de conexión (consulte el capítulo 6.3 “Requisitos del cableado”, página 31)
Requisitos:
☐ El sensor debe ser adecuado desde el punto de vista técnico para la conexión a las entradas
analógicas (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

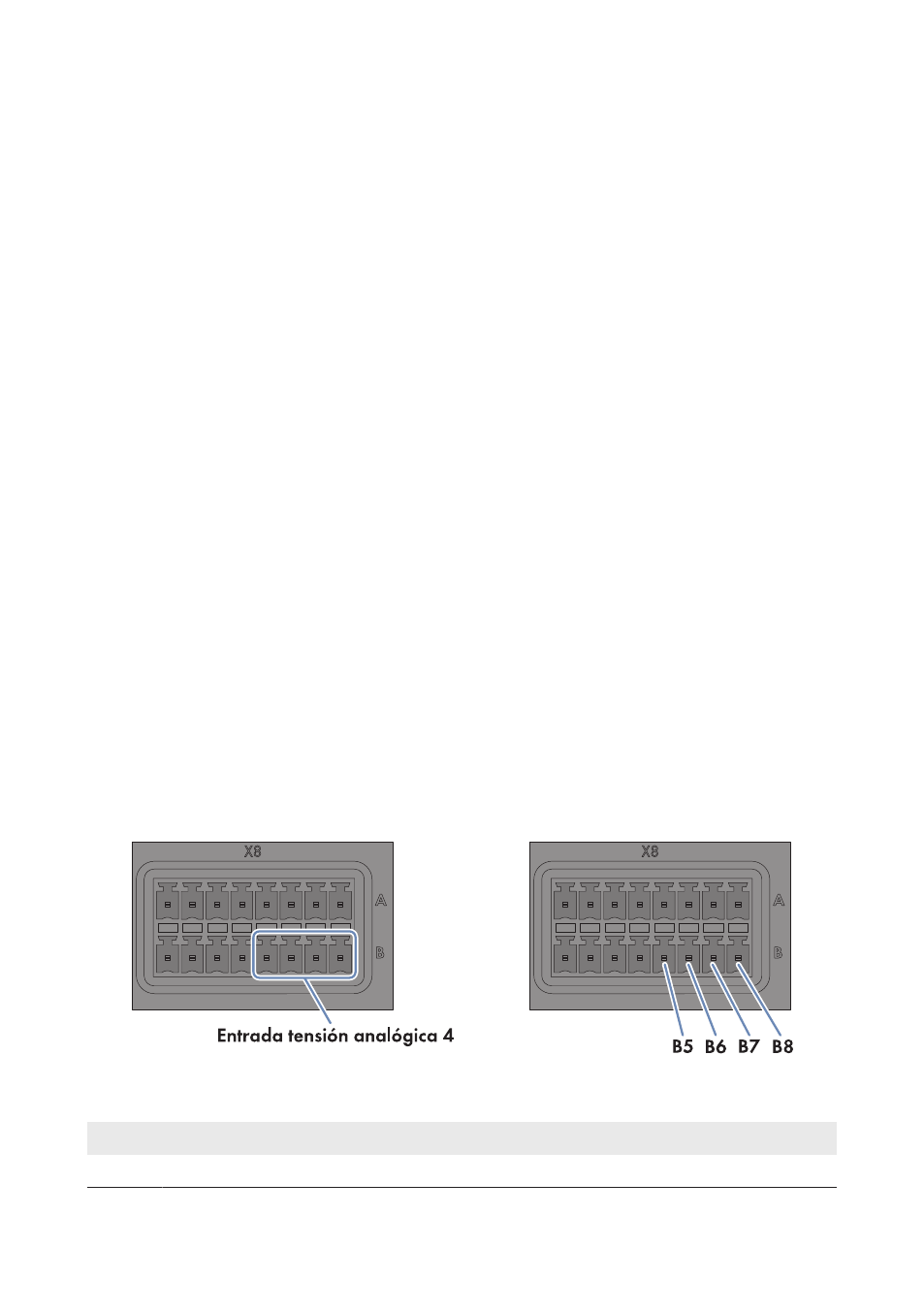

Imagen 17: Asignación de patillas del grupo de patillas Entrada tensión analógica 4
Patilla Señal Explicación
B5 V+ Entrada de tensión
