Requisitos:
☐ El sensor debe ser adecuado desde el punto de vista técnico para la conexión a las entradas
de la temperatura (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

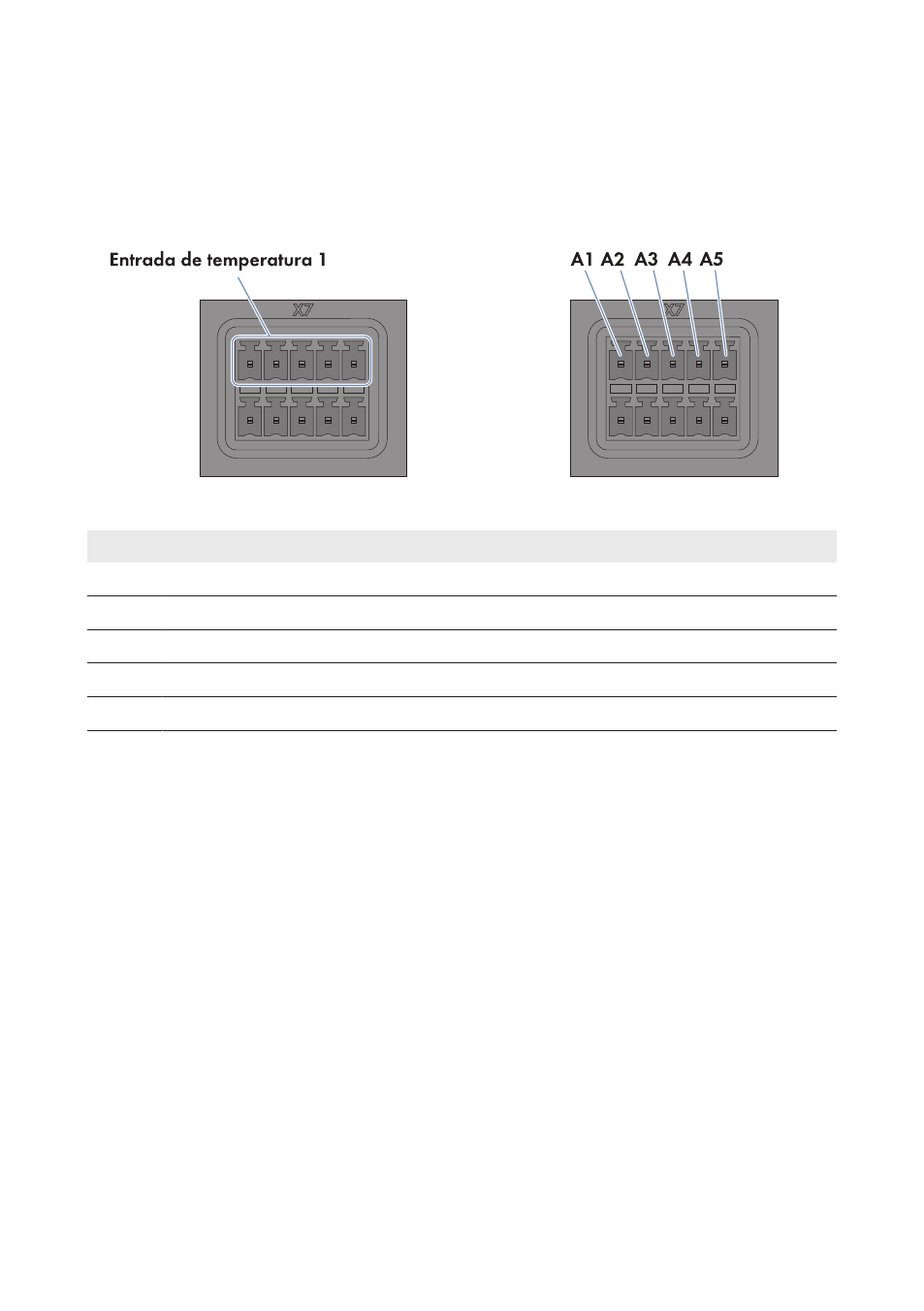

Imagen 13: Asignación del grupo de patillas Entrada de temperatura 1
Patilla
Señal
Explicación
A1
GND
Masa del apantallamiento
A2
I+
Entrada de corriente
A3
V+
Entrada de tensión
A4
V−
Retorno de tensión
A5
I−
Retorno de corriente
Procedimiento:
1. Conecte el cable de conexión al termistor externo (consulte las instrucciones del fabricante).
Recorte los conductores que no sean necesarios hasta el apantallamiento del cable y anote su
color.
2. Para realizar la conexión al Cluster Controller con la técnica de dos conductores, siga estos
pasos:
• Desbloquee la entrada del conductor 1 del conector de cinco polos con un
destornillador e inserte en ella el conductor del cable unipolar.
• Desbloquee las entradas de conductores 3 y 4 del conector de cinco polos con un
destornillador e inserte en ellas los conductores del cable de conexión. Preste atención a
la asignación de patillas.
• En la conexión X7, coloque un puente entre las patillas 2 y 3, así como entre las
patillas 4 y 5 de la fila de patillas A.
3. Para realizar la conexión al Cluster Controller con la técnica de cuatro conductores, siga
estos pasos:
• Desbloquee la entrada del conductor 1 del conector de cinco polos con un
destornillador e inserte en ella el conductor del cable unipolar.
