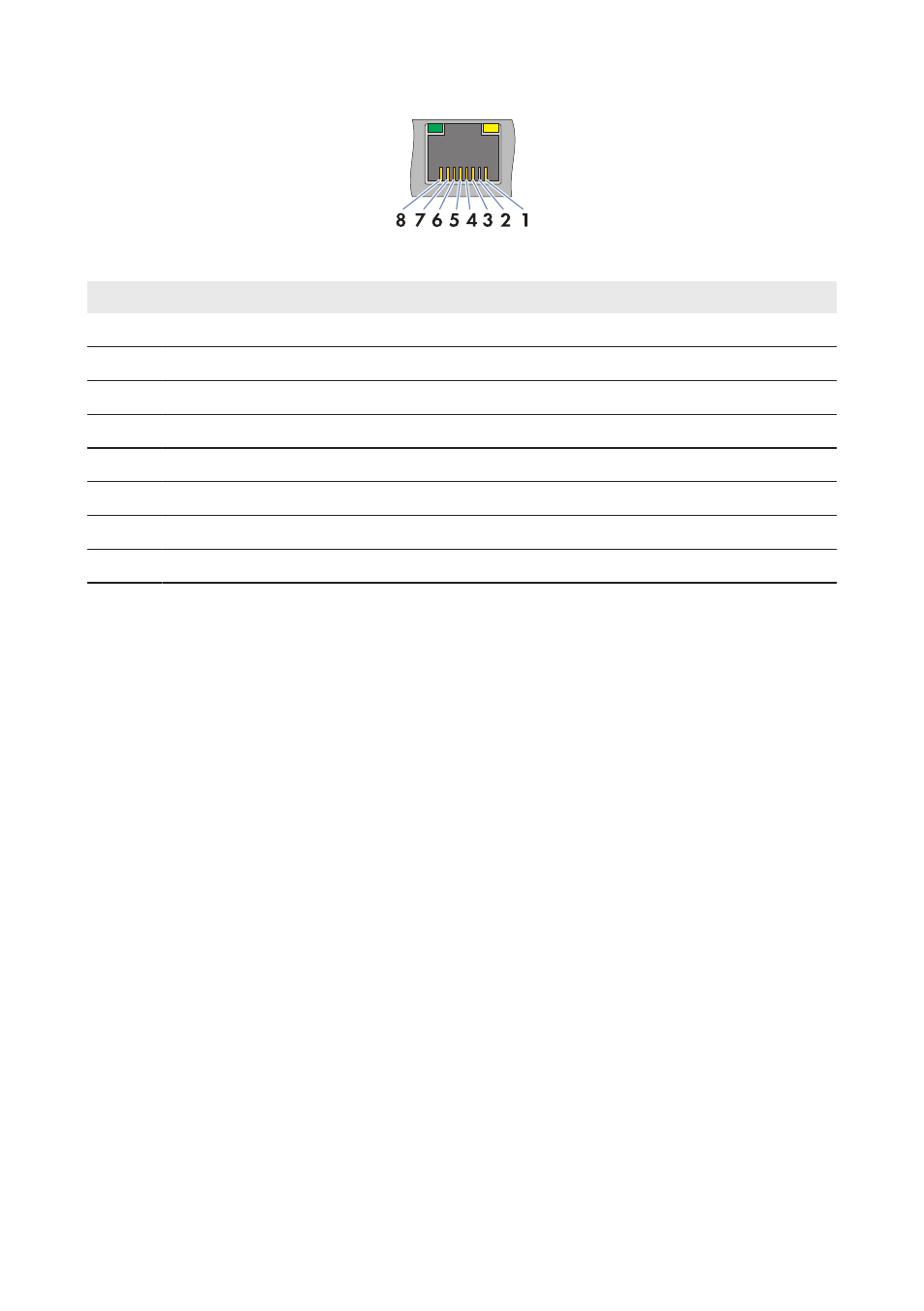

Imagen 11: Asignación de patillas en las hembrillas de red X9, X10, X13 y X14
Patilla Denominación Explicación
1 TX+ Salida de datos +
2 TX − Salida de datos −
3 RX+ Entrada de datos −
4 No asignado No asignado
5 No asignado No asignado
6 RX− Entrada de datos −
7 No asignado No asignado
8 No asignado No asignado
Procedimiento:
1. Conecte el Cluster Controller a la red Speedwire. Tenga en cuenta la topología de red
deseada:
• Si utiliza un cable de red preparado, conecte el cable de red a la hembrilla de red X9 o
X10.
• Si utiliza un cable de red confeccionado por usted, monte el conector RJ45 en el cable
de red (consulte las instrucciones del fabricante) y conecte el cable de red a la hembrilla
de red X9 o X10 del Cluster Controller.
2. Anote el esquema de conductores en el suplemento entregado.
3. Una vez completada la puesta en marcha del Cluster Controller, desactive la función
Webconnect en los inversores (consulte las instrucciones de uso del Cluster Controller).
6.9 Conexión del Cluster Controller a la LAN
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Un cable de red (consulte el capítulo 6.3 “Requisitos del cableado”, página 31)
