Conexión de una fuente de señal con contacto de relé libre de potencial

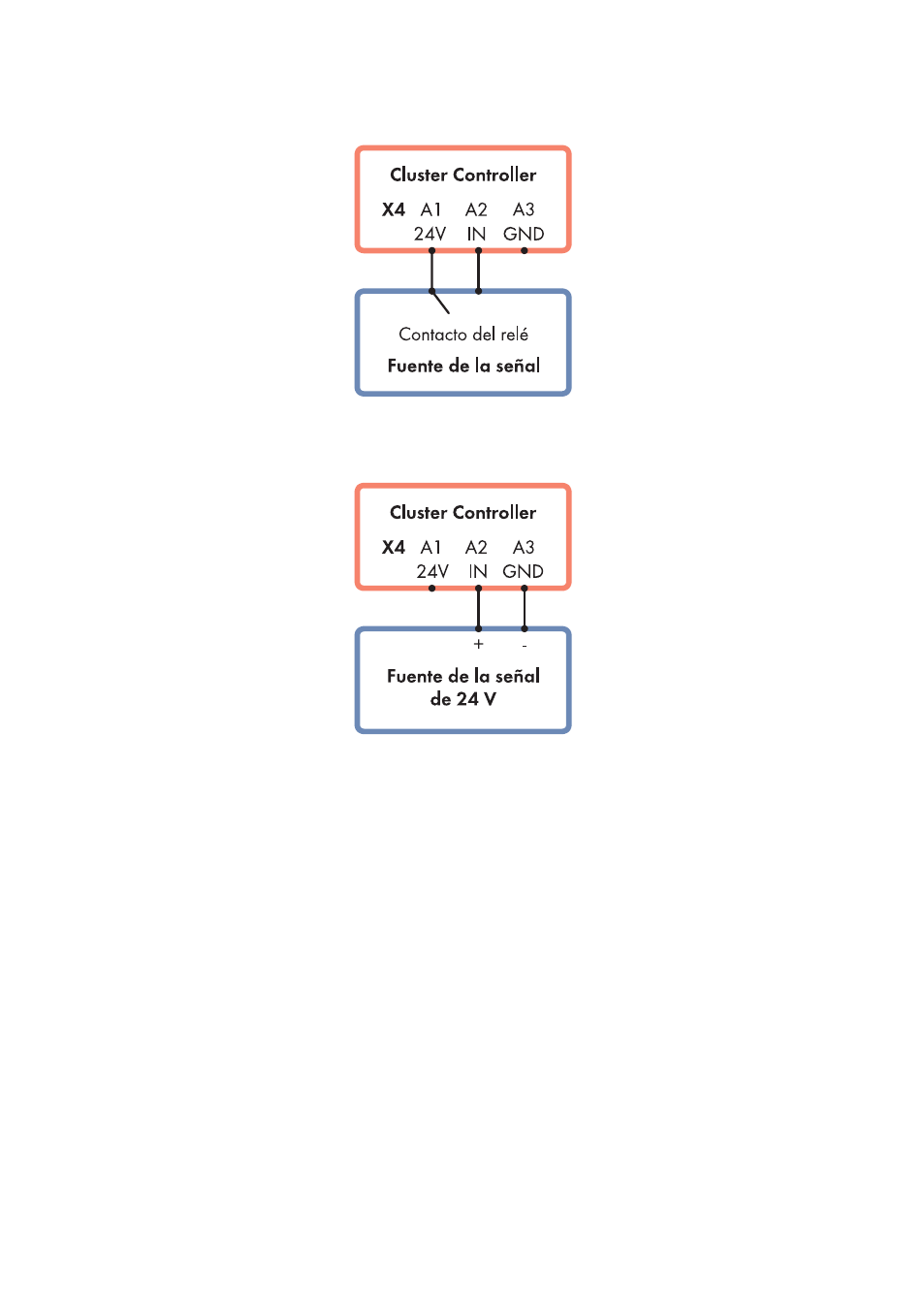

Imagen 18: Conexión de una fuente de señal con contacto de relé libre de potencial (ejemplo)
Conexión de una fuente de señal de 24 V con señales de salida digitales
Imagen 19: Conexión de una fuente de señal de 24 V con señales de salida digitales (ejemplo)
6.12.2.2 Conexión de la fuente de señal a una entrada digital para la
limitación de la potencia activa
Las señales digitales para la limitación de la potencia activa pueden transmitirse a un máximo de
cuatro grupos de patillas en la conexión X4 del Cluster Controller. Como fuente de señal digital se
puede utilizar, por ejemplo, un receptor estático de telemando centralizado o un equipo de
telecontrol.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Hasta cuatro fuentes de señal digital
☐ Cable de conexión (consulte el capítulo 6.3 “Requisitos del cableado”, página 31)
Requisitos:
☐ La fuente de señal debe ser adecuada desde el punto de vista técnico para la conexión a las
entradas digitales (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).
