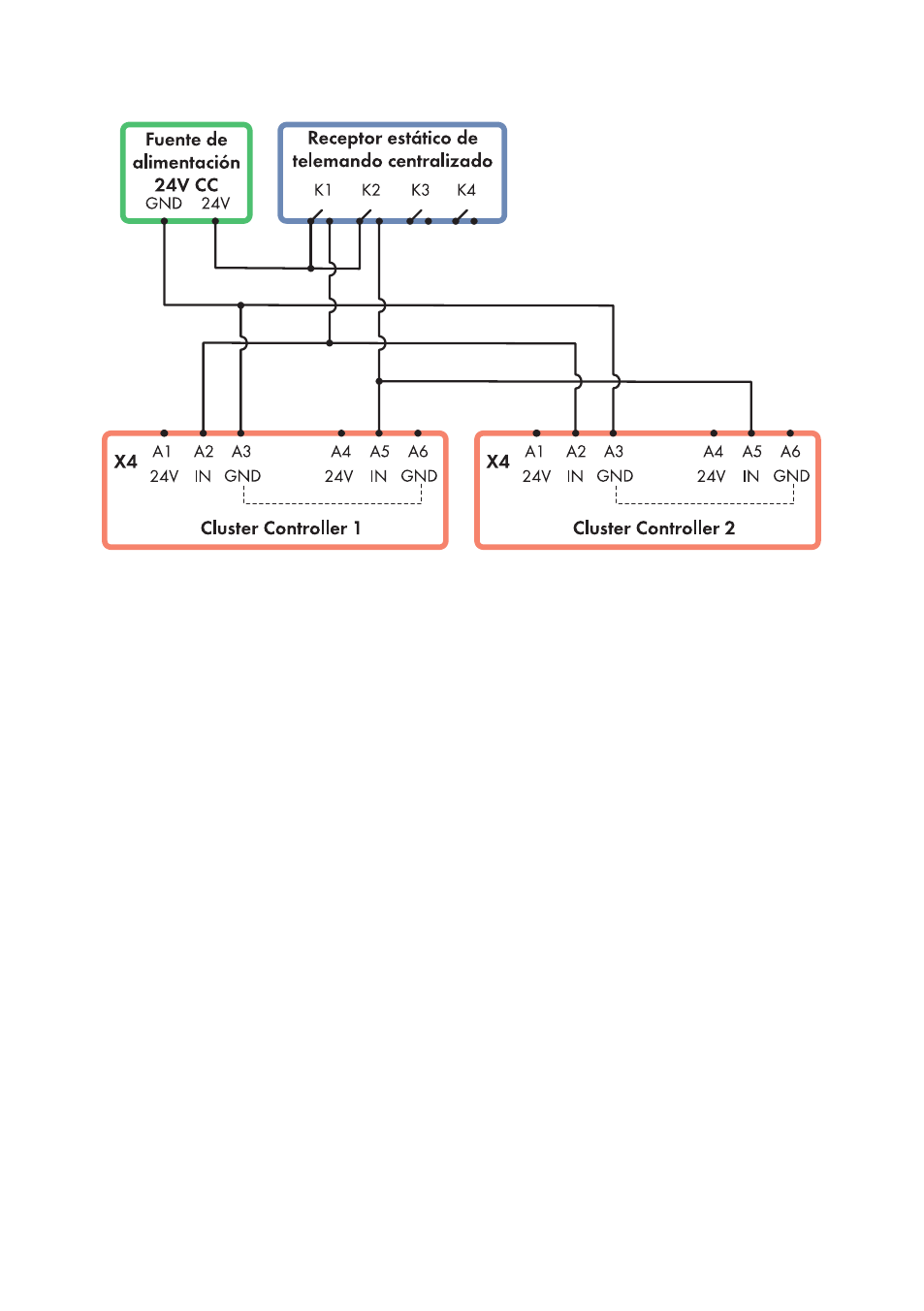

Imagen 22: Transmisión de señales digitales para la limitación de la potencia activa en dos Cluster Controller a
través de los relés K1 y K2 de un receptor estático de telemando centralizado (ejemplo)
6.12.3 Especificación de señales analógicas
6.12.3.1 Conexión de la fuente de señal a una entrada analógica para
la limitación de la potencia activa
Las señales analógicas para la limitación de la potencia activa se transmiten al grupo de patillas
Entrada corriente analógica 2 en la conexión X8 del Cluster Controller. Como fuente de señal
analógica se puede utilizar, por ejemplo, un equipo de telecontrol.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Una fuente de señal analógica
☐ Cable de conexión (consulte el capítulo 6.3 “Requisitos del cableado”, página 31)
Requisitos:
☐ La fuente de señal debe ser adecuada desde el punto de vista técnico para la conexión a las
entradas analógicas (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).
