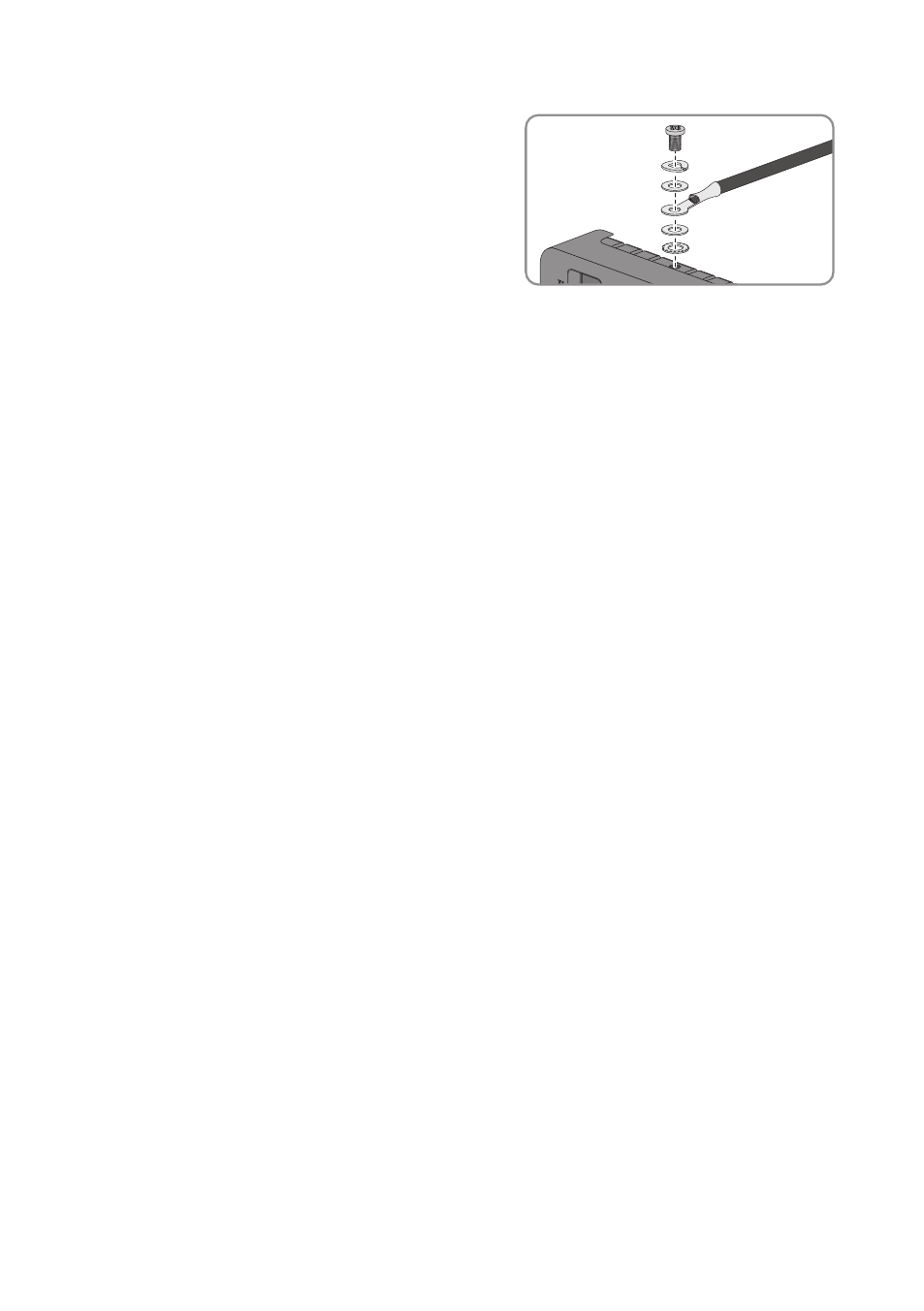

3. Fije el conductor de protección a la conexión de
la toma a tierra. Tenga en cuenta la posición de
la conexión (consulte el capítulo 6.1, página 28
). Respete el orden indicado a continuación y
apriete a mano el tornillo de fijación (par de
apriete: 0,8 Nm [7,08 in-lb]):
• Tornillo de fijación
• Arandela de bloqueo
• Arandela
• Terminal de anillo con conductor de protección
• Arandela
• Arandela dentada
Conexión de la fuente de alimentación
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Una fuente de alimentación (consulte el capítulo 10 “Accesorios”, página 91)
☐ Un cable de conexión de CA
☐ Un cable de conexión para conectar la fuente de alimentación al Cluster Controller (consulte
el capítulo 6.3 “Requisitos del cableado”, página 31)
Si no utiliza la fuente de alimentación para carril DIN disponible como accesorio para el
Cluster Controller, la fuente de alimentación debe cumplir los requisitos detallados a continuación.
Requisitos de la fuente de alimentación:
☐ Corriente de salida máxima, incluido el cortocircuito: 8 A
☐ Potencia aparente de salida máxima: 100 VA
☐ Tensión de salida de CC: 24 V
☐ Corriente nominal: mínimo 1,8 A
Requisitos:
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).
