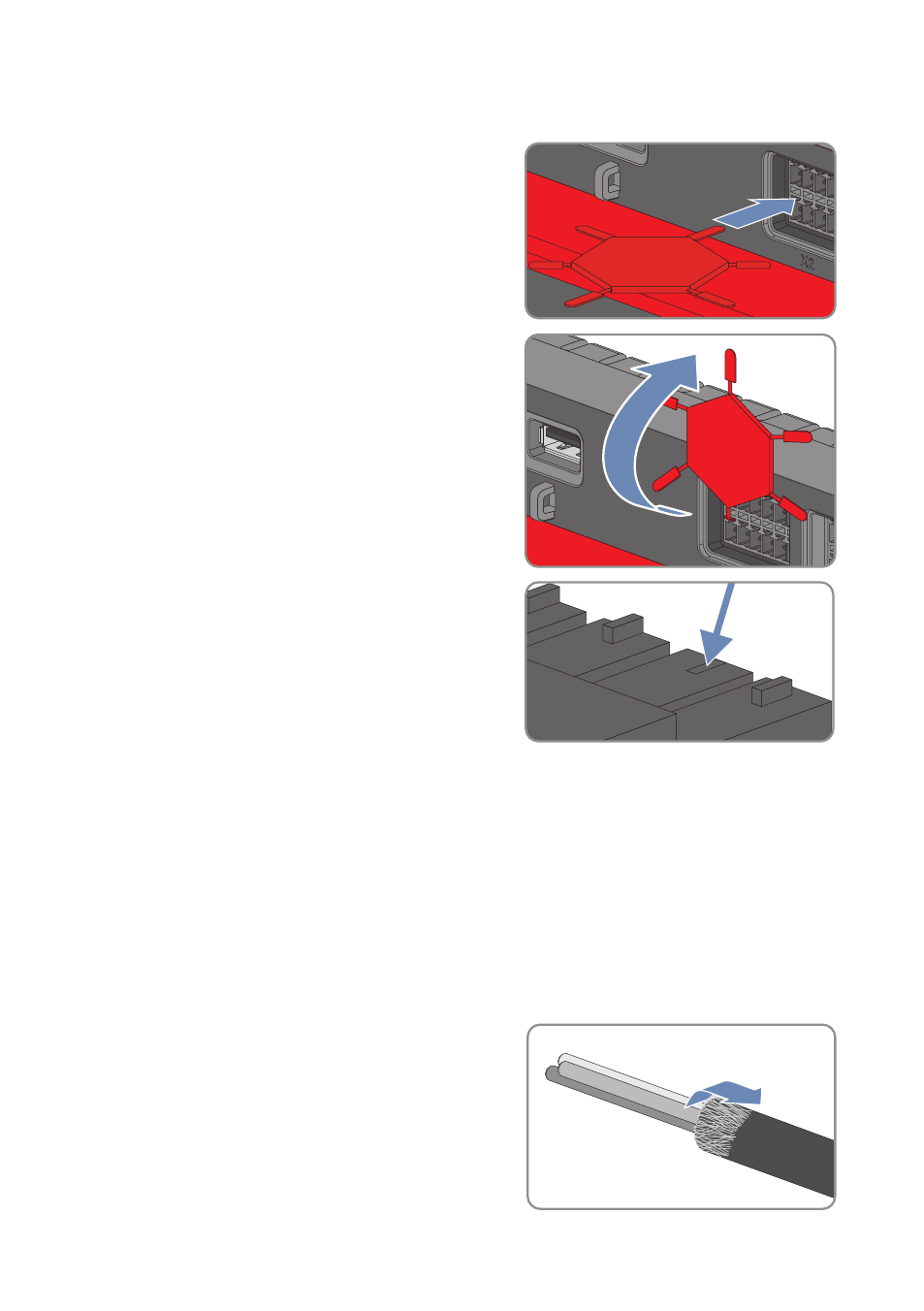

Procedimiento:
1. Introduzca una punta de la ficha codificadora
en la patilla que desea codificar en paralelo al
eje del conductor.
2. Separe la punta de la ficha codificadora
doblándola.
3. En el conector multipolar, retire la llave que
aloja la patilla codificada cuando se conecta al
Cluster Controller.
6.5
Preparación del cable de conexión para conectarlo a
conectores multipolares
Prepare siempre el cable de conexión para conectarlo a los conectores multipolares siguiendo este
procedimiento.
1. En el extremo del cable de conexión al que se conectará el conector multipolar, quite 40 mm
(1,57 in) del revestimiento del cable.
2. En los cables de conexión para las entradas analógicas, las salidas analógicas y las entradas
de la temperatura, siga estos pasos adicionales:
• Acorte el apantallamiento del cable de conexión a 15 mm (0,59 in).
• Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del
revestimiento del cable.
