480 Posicionamiento manual
15.1 Pr
ogr
amación y ejecución de mecanizados sencillos
15.1 Programación y ejecución de
mecanizados sencillos
El modo de funcionamiento Posicionamiento manual (MDI) es
apropiado para mecanizados sencillos y posicionamientos previos de
la herramienta. En este modo de funcionamiento se puede introducir
y ejecutar directamente un programa corto en formato lenguaje
conversacional HEIDENHAIN o DIN/ISO. También se puede llamar a
ciclos del TNC. El programa se memoriza en el fichero $MDI. En el
posicionamiento manual se puede activar la visualización de estados
adicional.
Empleo del posicionamiento manual
Seleccionar el modo de funcionamiento
Posicionamiento manual (MDI). Programar el fichero
$MDI tal como se desee
Iniciar la ejecución del programa: pulsador externo
START

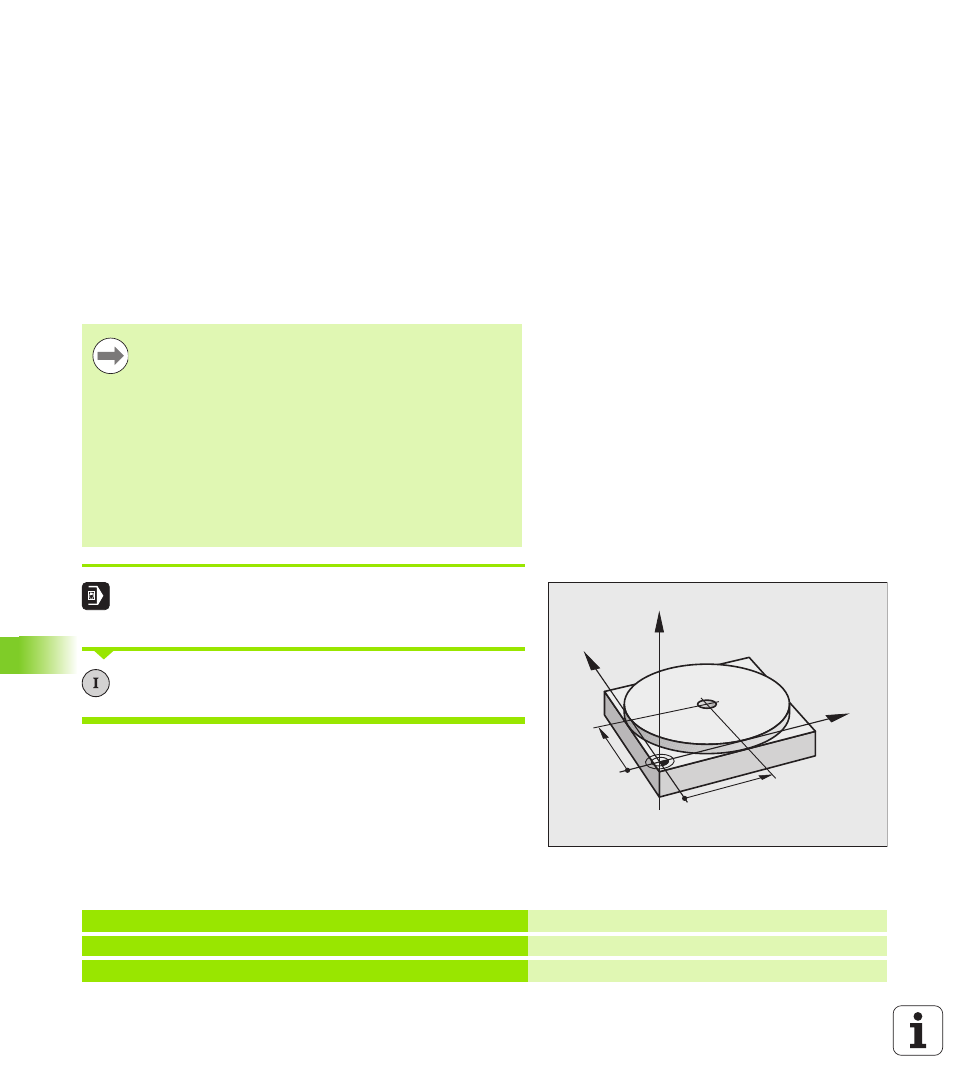

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas líneas de
programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y a
continuación a una distancia de seguridad de 5 mm sobre el taladro.
Después se realiza el taladro con el ciclo 200 TALADRAR.
Limitación
Las siguientes funciones no están disponibles en el modo
MDI:
„ Programación libre de contornos FK
„ Repeticiones parciales de un pgm
„ Técnica de subprograma
„ Correcciones de trayectoria de herramienta
„ Gráfico de programación
„ Llamada de un programa PGM CALL
„ El Gráfico de programación
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Llamada a la herramienta: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
