Presentación gráfica del mecanizado por
torneado

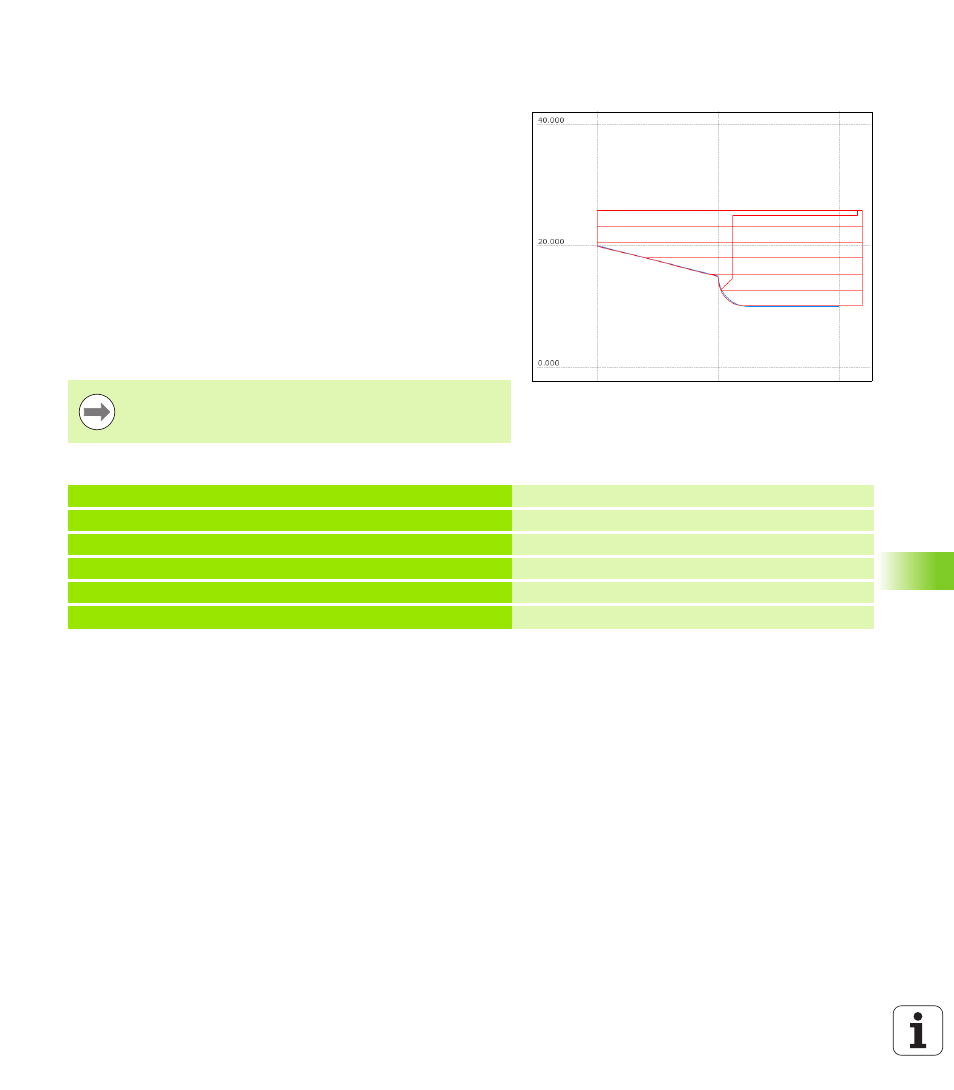

Los mecanizados por torneado se pueden simular gráficamente con el
gráfico de líneas en el modo Programación. Condición para ello es una
definición de pieza en bruto adecuada para el mecanizado por
torneado.
Durante el torneado, la disposición de los ejes es que las coordenadas
X describen el diámetro de la pieza y las coordenadas Z las posiciones
longitudinales. Para presentar los movimientos de desplazamiento en
el modo de torneado se debe utilizar una definición de pieza en bruto
con el eje de husillo Y.
Incluso si el torneado se realiza en un plano de dos dimensiones
(coordenadas X e Y), hay que programar los valores Y en la definición
de la pieza en bruto. El TNC requiere la ampliación con Y para el cálculo
del bloque de la pieza en bruto. Es suficiente introducir valores
pequeños, p. ej. -1 y +1, puesto que durante el torneado no se
considera la coordenada Y como eje de mecanizado.
Sintax NC
En el modo Test de programa sólo se dispone del gráfico
de líneas 3D para simular los mecanizados del modo
Torneado.
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1 Y X+0 Y-1 Z-50 Definición de la pieza en bruto
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12 Llamada a una herramienta
4 M140 MB MAX Retirar la herramienta
5 FUNCTION MODE TURN Activar el modo de torneado
