6.5 Movimientos de trayectoria -
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante un
ángulo PA y una distancia PR al polo CC definido anteriormente.
Las coordenadas polares se utilizan preferentemente para:
„ Posiciones sobre arcos de círculo
„ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

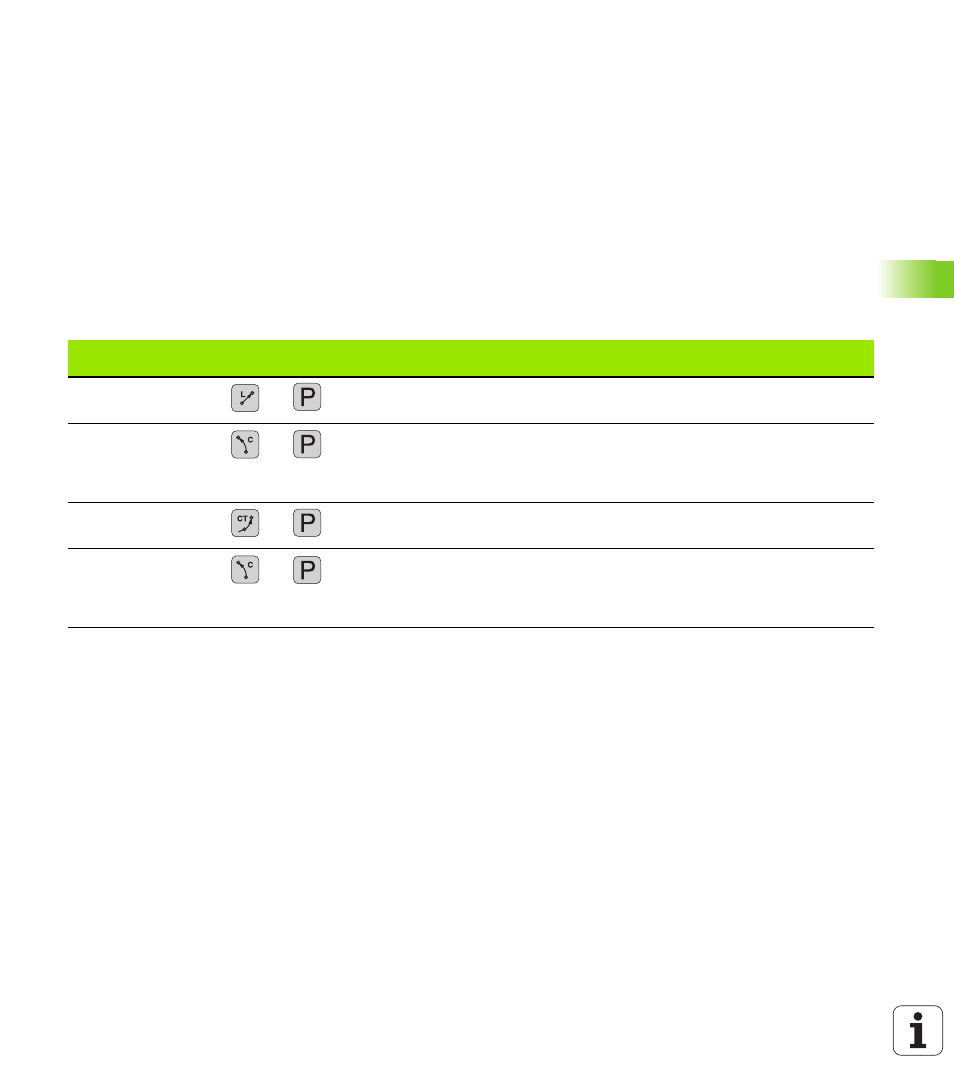

Resumen de las funciones de trayectoria con coordenadas
polares
Función
Tecla de función de
trayectoria Movimiento de la
herramienta
Introducciones precisas Página
Recta LP + Recta Radio polar, ángulo polar del
punto final de la recta Página 208
Arco de círculo CP + Trayectoria circular alrededor
del punto central del círculo/
polo hasta el punto final del
arco del círculo Ángulo polar del punto final
del círculo, sentido de giro Página 209
Arco de círculo CTP + Trayectoria circular tangente
al tramo anterior del contorno Radio polar, ángulo polar del
punto final del círculo Página 210
Interpolación
helicoidal + Superposición de una
trayectoria circular con una
recta Radio polar, ángulo polar del
punto final del círculo,
coordenadas del punto final
en el eje de la herramienta Página 211
