196 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

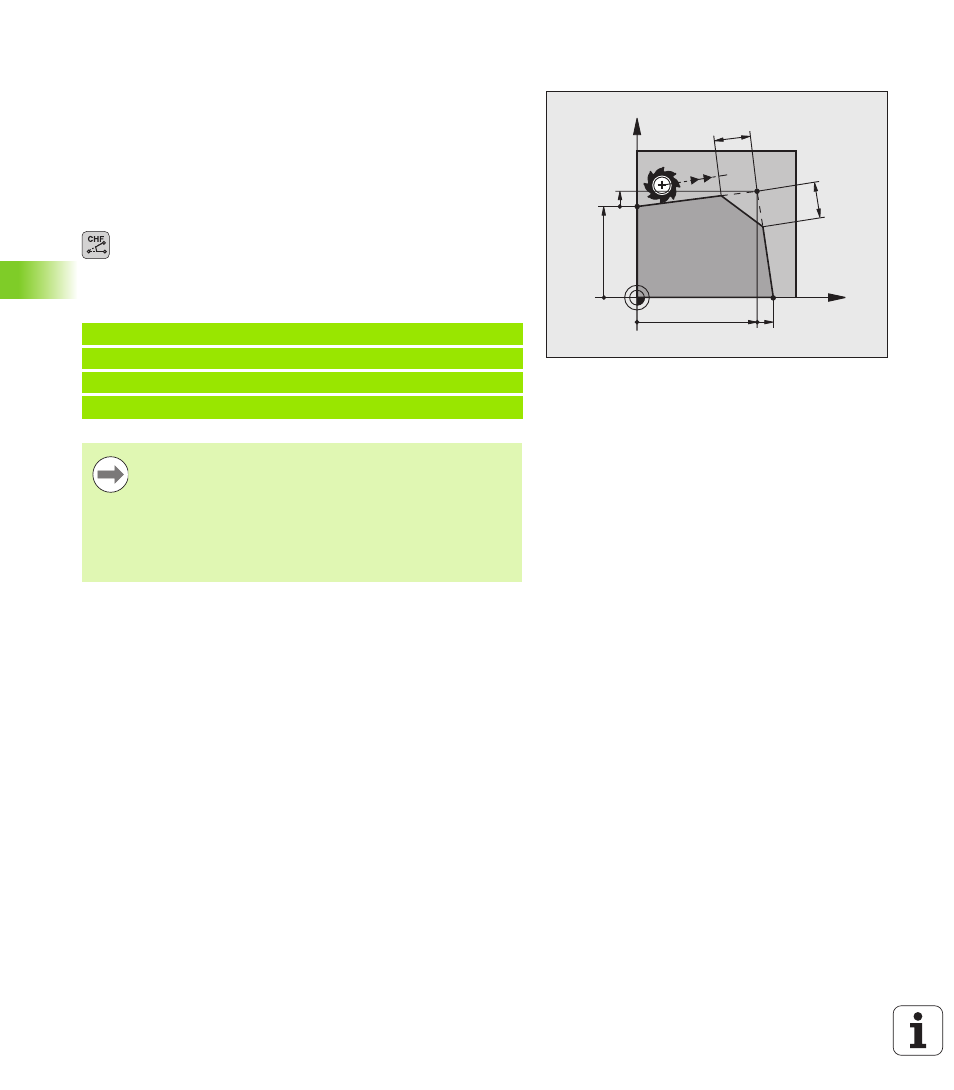

Añadir un chaflán entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
„ En las frases lineales antes y después de la frase CHF, se programan
las dos coordenadas del plano en el que se ejecuta el chaflán
„ La corrección de radio debe ser la misma antes y después de la frase
CHF
„ El chaflán debe poder realizarse con la herramienta actual
U Sección del chaflán : Longitud del chaflán, en caso
necesario:
U Avance F (actúa solo en una frase CHF)
Ejemplo de frases NC X
Y
40
12 30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
El contorno no puede empezar con una frase CHF.
El chaflán solo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase CHF solo actúa en
dicha frase. Después vuelve a ser válido el avance
programado antes de la frase CHF.
