6.3 Apr
o
ximación y salida del cont
or
no

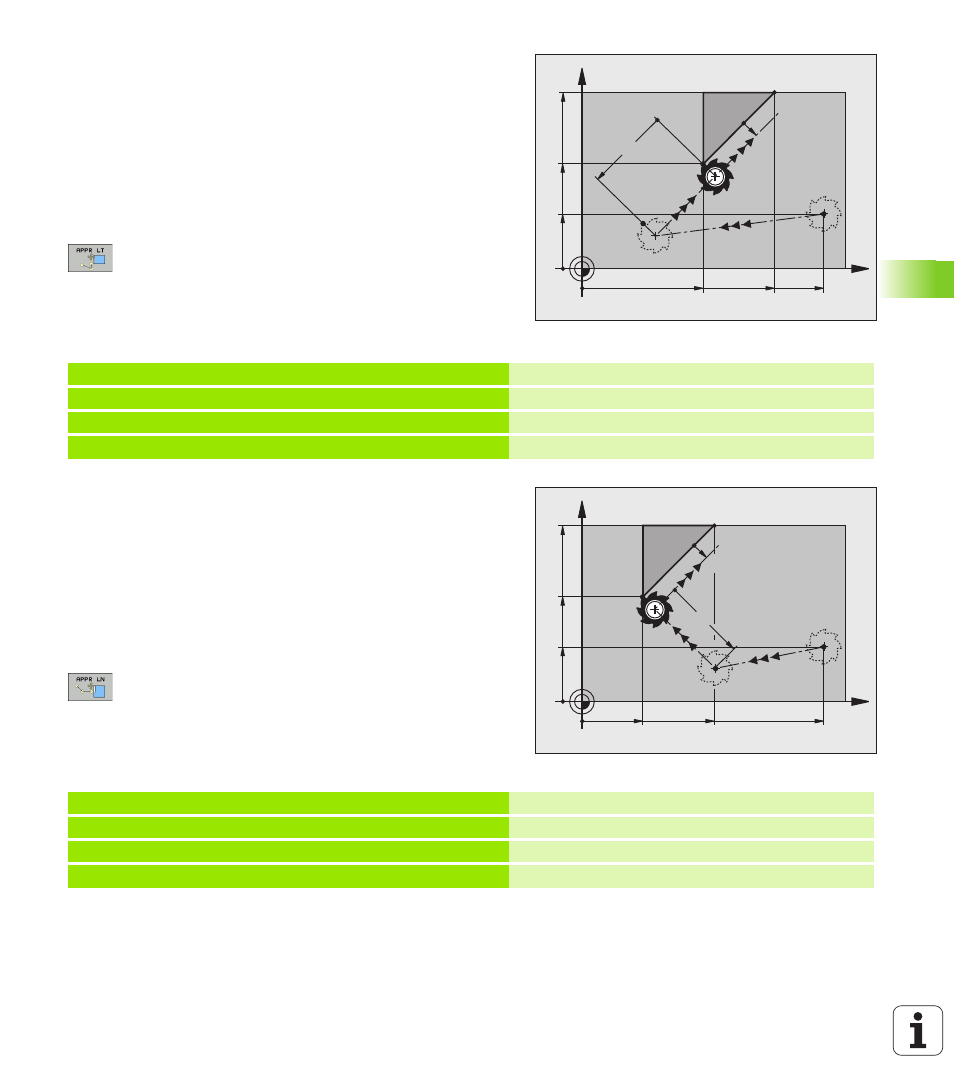

Aproximación según una recta tangente:
APPR LT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí la herramienta se desplaza
al primer punto del contorno P
A
sobre una recta tangente. El punto
auxiliar P
H
está separado a la distancia LEN del primer punto de
contorno P
A
.
U Cualquier tipo de trayectoria: aproximación al punto de partida P
S
U Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
U Coordenadas del primer punto de contorno P
A
U LEN: Distancia del punto auxiliar P
H
al primer punto de
contorno P
A
U Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
Aproximación según una recta perpendicular al
primer punto del contorno: APPR LN
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí la herramienta se desplaza
al primer punto del contorno P
A
sobre una recta perpendicular. El
punto auxiliar P
H
tiene la distancia LEN + radio de la herramienta hasta
el primer punto de contorno P
A
.
U Cualquier tipo de trayectoria: aproximación al punto de partida P
S
U Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
U Coordenadas del primer punto de contorno P
A
U Longitud: distancia del punto auxiliar P
H
. ¡Introducir
LEN siempre positivo!
U Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
7 L X+40 Y+10 R0 FMAX M3 P
S
sin aproximación a la corrección de radio
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 P
A
con corr. del radio RR, distancia P
H
a P
A
: LEN=15
9 L X+35 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
7 L X+40 Y+10 R0 FMAX M3 P
S
sin aproximación a la corrección de radio
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 P
A
con corr. del radio RR
9 L X+20 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
