11.6 Corrección tridimensional de la
herramienta (Opción de
software 2)
Introducción

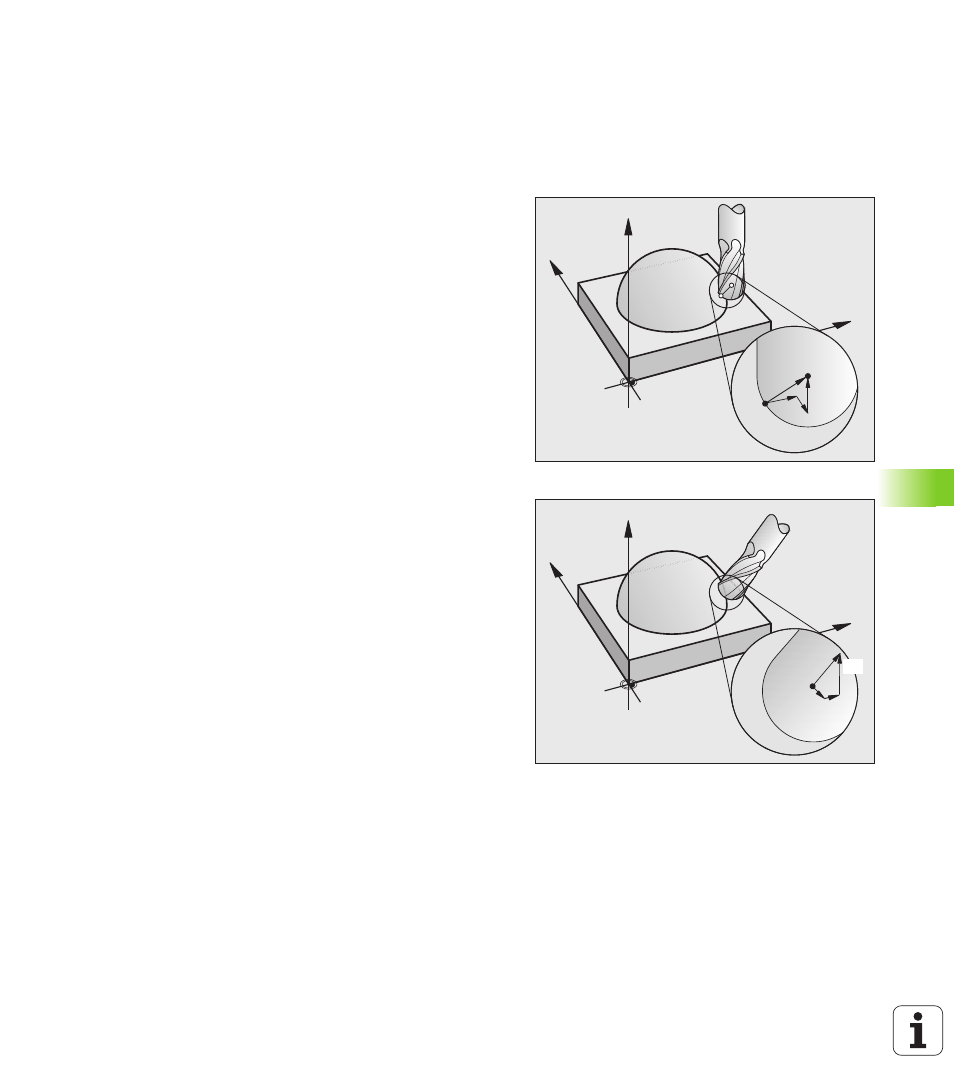

El TNC puede ejecutar una corrección tridimensional (corrección 3D)
de la herramienta en interpolaciones lineales. Además de las
coordenadas X, Y y Z del punto final de la recta, estas frases deberán
contener también los componentes NX, NY y NZ del vector de
normales de la superficie Ver “Definición de un vector normal” en pág.
402.
Si quiere realizar una orientación de la herramienta, estás frases
deberán contener adicionalmente un vector normal con los
componentes TX, TY y TZ, que determina la orientación de la
herramienta. Ver “Definición de un vector normal” en pág. 402.
El punto final de la recta. los componentes de la normal a la superficie
y los componentes de la orientación de la hta. deben calcularse en un
sistema CAM.
Posibilidades de aplicación
„ Empleo de herramienta con dimensiones que no coinciden con las
calculadas con el sistema CAM (corrección 3D sin definición de la
orientación de la hta.)
„ Face Milling (fresado frontal): Corrección de la geometría de la fresa
en la dirección de las normales a la superficie (corrección 3D sin y
con definición de la orientación de la hta.). El arranque de viruta se
realiza primero con la parte frontal de la hta.
„ Peripheral Milling (fresado lateral): Corrección del radio de la fresa
perpendicular a la dirección del movimiento y perpendicular a la
dirección de la hta. (corrección de radio tridimensional con definición
de la orientación de la hta.). El arranque de viruta se realiza primero
con la superficie cilíndrica de la hta.
Z
Y
X
P
T
NZ P
NX
NY
Z
Y
X
TX TY
TZ
