HEIDENHAIN TNC 640 195
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

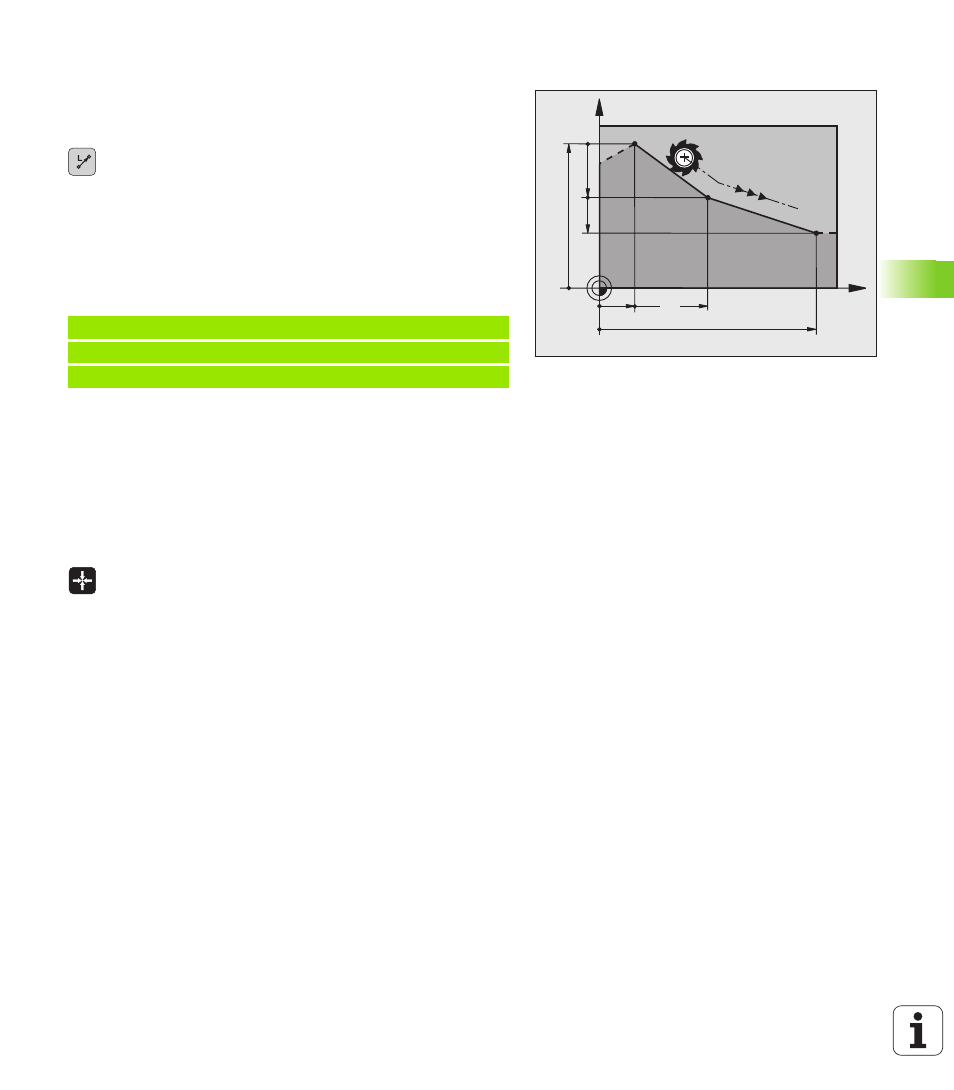

Recta L
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
U Coordenadas del punto final de la recta, en caso
necesario
U Corrección de radio RL/RR/R0
U Avance F
U Función auxiliar M
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase L) con la tecla
"ACEPTAR POSICIÓN REAL":
U Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
U Cambiar la visualización de la pantalla a Memorizar/Editar programa
U Seleccionar la frase del programa detrás de la cual se quiere añadir
la frase L
U Pulsar la tecla "ACEPTAR POSICIÓN REAL": el TNC
genera una frase L con las coordenadas de la posición
real
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
