HEIDENHAIN TNC 640 209
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

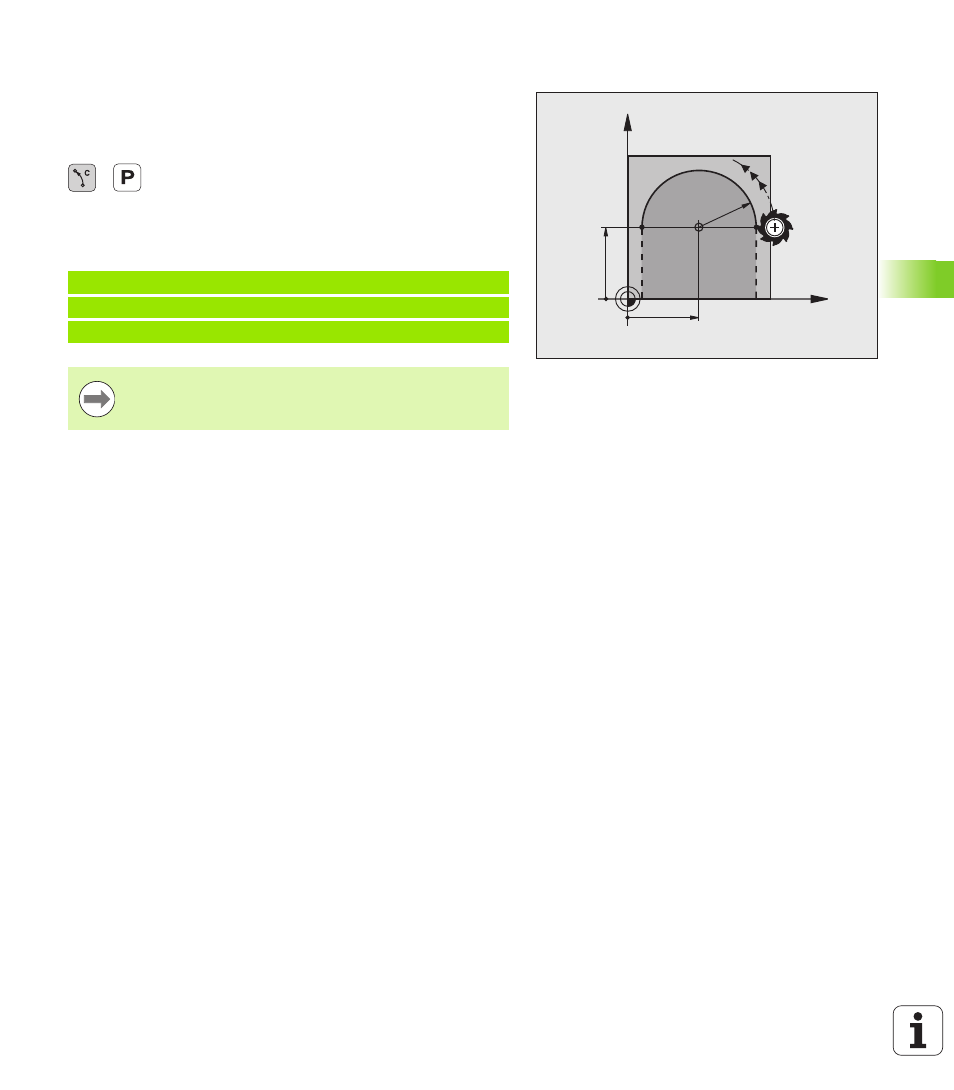

Trayectoria circular CP alrededor del polo CC
El radio en coordenadas polares PR es a la vez el radio del arco de
círculo. PR se determina mediante la distancia del punto de partida al
polo CC. La última posición programada de la herramienta antes de la
trayectoria circular es el punto de partida de dicha trayectoria.
U Ángulo en coordenadas polares PA : posición angular
del punto final de la trayectoria circular entre
-99.999,9999° y +99.999,9999°
U Sentido de giro DR
Ejemplo de frases NC
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Cuando las coordenadas son incrementales el signo es el
mismo para DR y PA.
