212 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

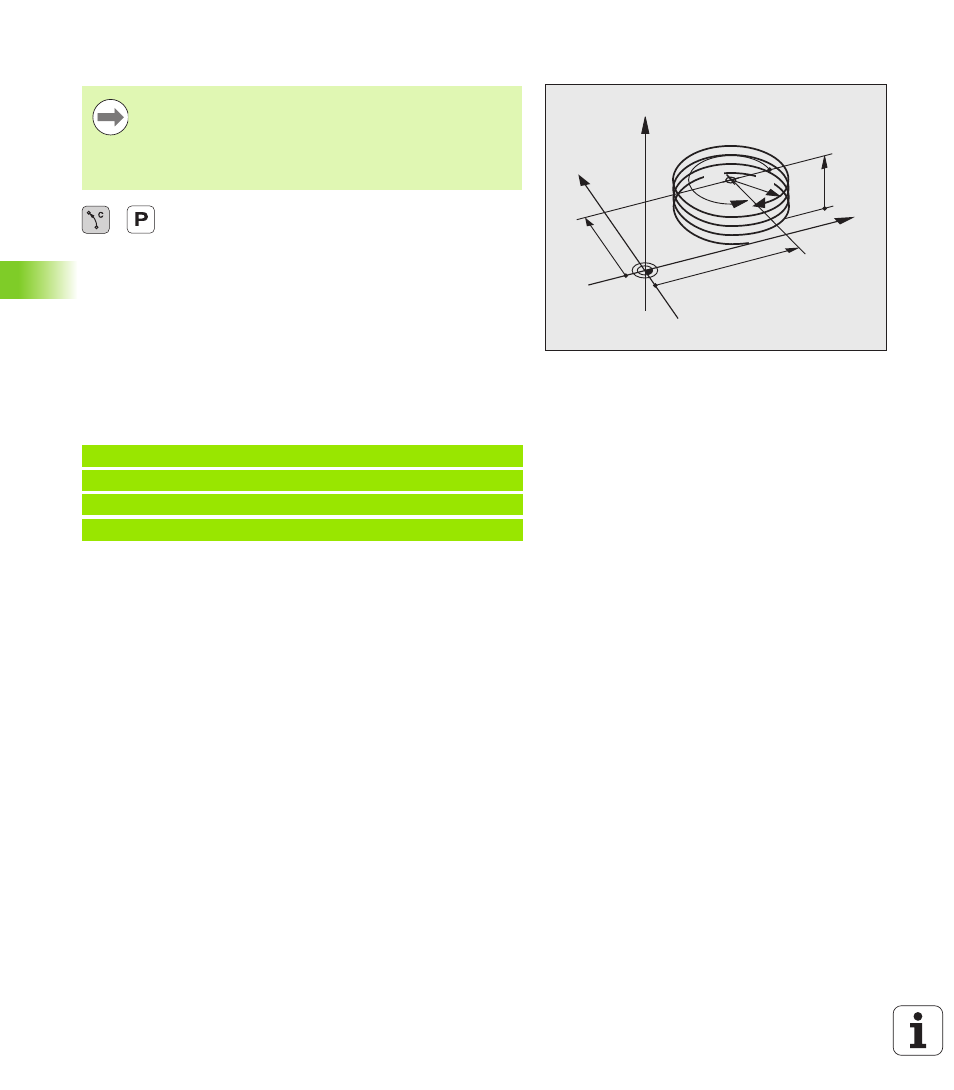

Programación de una hélice
U Ángulo en coordenadas polares : introducir el ángulo
total en incremental, según el cual se desplaza la
herramienta sobre la hélice. Después de introducir
el ángulo se selecciona el eje de la herramienta
con las teclas de los ejes.
U Introducir las coordenadas para la altura de la hélice en
incremental
U Sentido de giro DR
Giro en sentido horario: DR-
Hélice en sentido antihorario: DR+
U Programar la corrección de radio según la tabla
Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Y
X
Z
25
40
5
270°
R3
CC
Se introducen el sentido de giro y el ángulo total IPA en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
Para el ángulo completo IPA se puede introducir un valor
de -99 999,9999° hasta +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
