Introducción
2.4 V
isualización de estado
Resumen

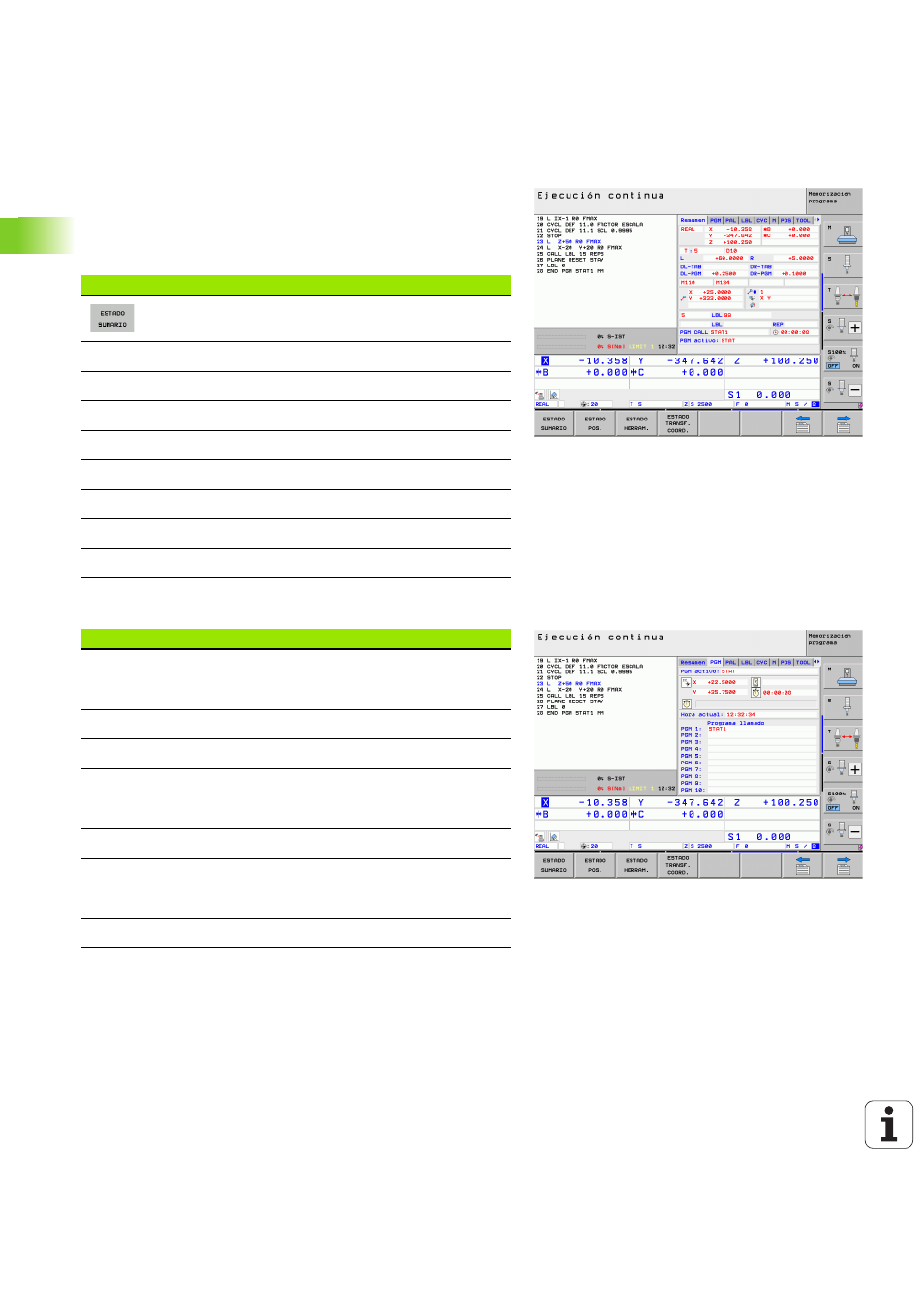

El TNC visualiza el formulario de estado Resumen tras conectar el TNC,
si se ha seleccionado la división de pantalla PROGRAMA+ESTADO
(o bien POSICION + ESTADO). El formulario contiene un resumen de
la información de estado más importante, que también pueden
encontrarse distribuida en los correspondiente formularios detallados.
Información general del programa (solapa PGM)
Softkey
Significado
Visualización de posición hasta 5 ejes
Información acerca de la herramienta
Funciones M activas
Transformaciones de coordenadas activas
Subprograma activo
Repetición parcial del programa activa
Programa llamado con PGM CALL
Tiempo de mecanizado actual
Nombre del programa principal activo
Softkey
Significado
No es posible la
selección
directa
Nombre del programa principal activo
Punto central del círculo CC (polo)
Contador del tiempo de espera
Tiempo de mecanizado después de simular por
completo el programa en el modo de
funcionamiento test de programa
Tiempo de mecanizado actual en %
Hora actual
Avance actual
Programas llamados
