12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Definir el plano de mecanizado mediante
ángulos espaciales: PLANE SPATIAL
Aplicación

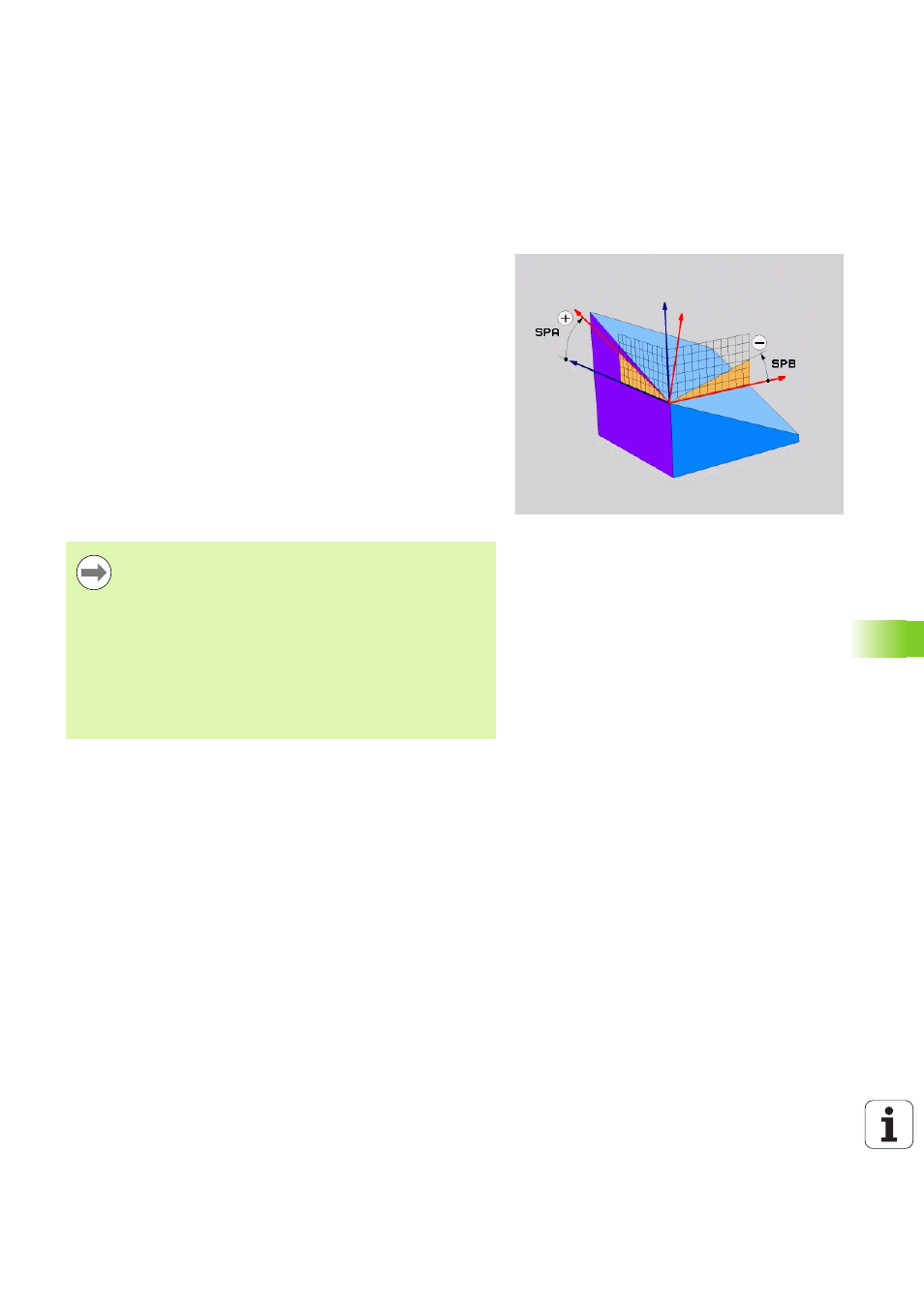

Los ángulos espaciales definen un plano de mecanizado de hasta tres
giros alrededor de un sistema de coordenadas, de modo que a este
respecto existen dos vistas que siempre conducen al mismo
resultado.
 Giros alrededor del sistema de coordenadas fijado de la
máquina:
La serie de giros se efectúa en pimer lugar alrededor del eje C de la
máquina, a continuación alrededor del eje B de la máquina y a
continuación alrededor del eje A de la máquina.
 Giros alrededor del sistema de coordenadas girado
correspondientemente de la máquina:
La serie de giros se efectúa en pimer lugar alrededor del eje C de la
máquina, a continuación alrededor del eje B girado de la máquina y
a continuación alrededor del eje A girado de la máquina. Dicho
enfoque generalmente se comprende más fácilmente, puesto que
los giros del sistema de coordenadas se realizan con un eje de
rotación fijado.
Antes de la programación deberá tenerse en cuenta
Deben definirse siempre los tres ángulos espaciales SPA,
SPB
y SPC, aunque alguno de ellos tenga valor 0.
El modo de funcionamiento se corresponde con el del
ciclo 19, siempre y cuando las entradas en el ciclo 19 en el
lado de la máquina estén ajustadas a las entradas del
ángulo espacial.
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 496.
