302 Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de pr
ogr
amación

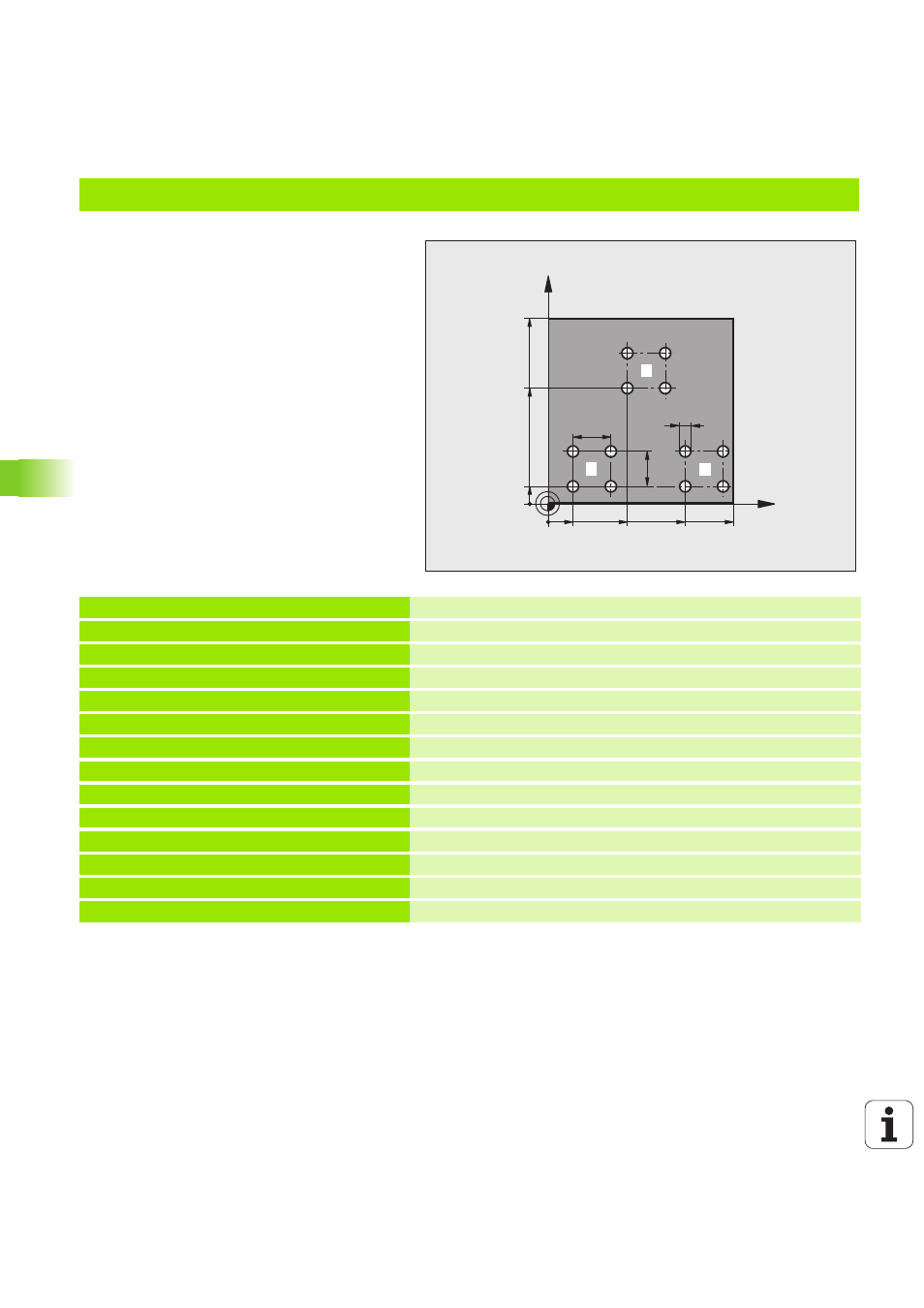

Ejemplo: Grupos de taladros
Desarrollo del programa
 Llegada al grupo de taladros en el programa
principal
 Llamada al grupo de taladros (subprograma 1)
 Programar una sola vez el grupo de taladros en
el subprograma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Llamada a una herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 200 TALADRADO Definición del ciclo taladrado
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-10 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGUR.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
