286 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

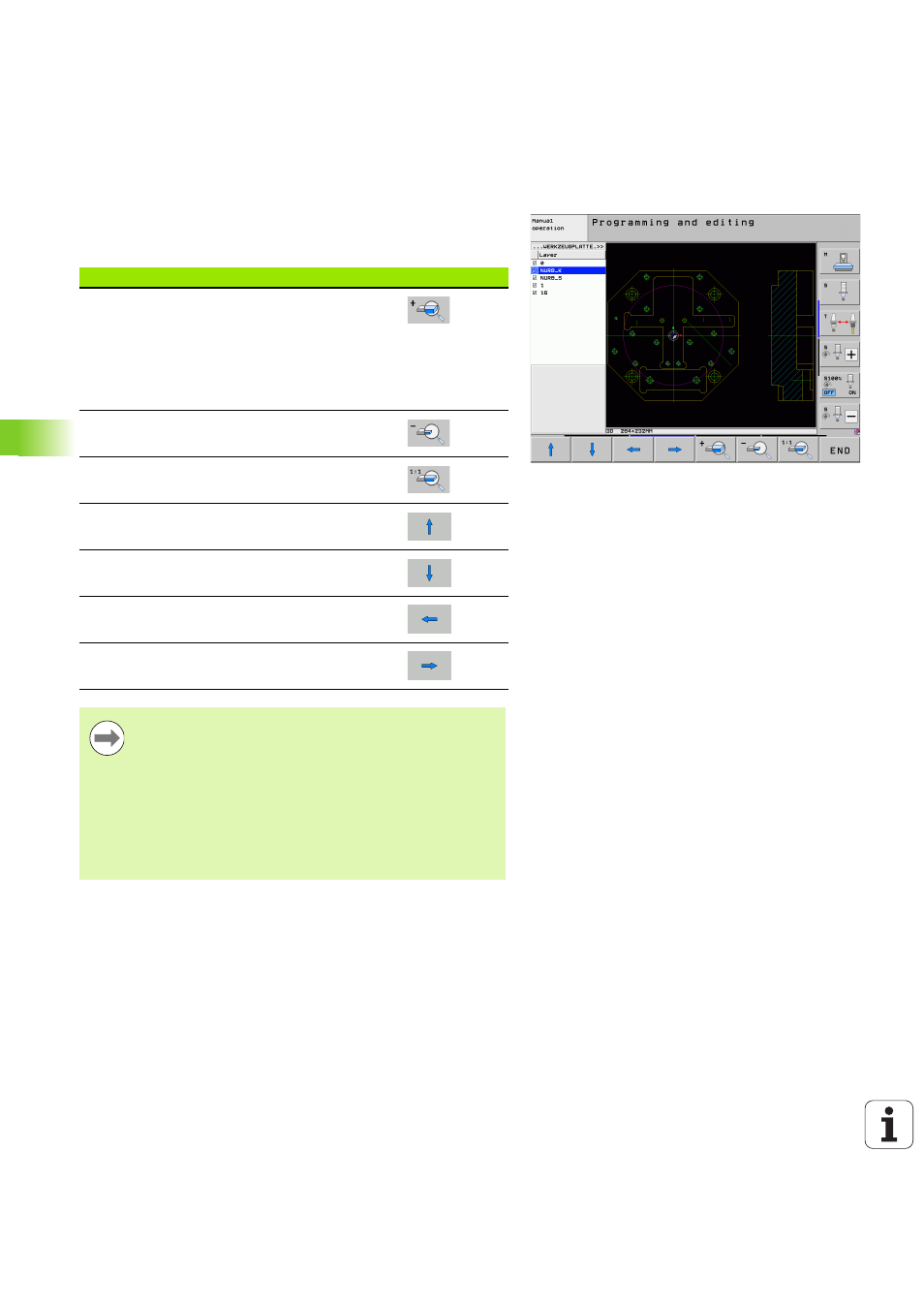

Función de zoom
Para poder distinguir fácilmente también los pequeños detalles en la
selección de contorno o de puntos, el TNC pone a su disposición una
potente función de zoom:
Función Softkey
Aumentar la pieza. El TNC aumenta de tal manera
que el centro de la sección mostrada en ese
momento aumenta respectivamente. En caso
necesario, mediante las barras de
desplazamiento puede posicionar el dibujo de
forma que, tras confirmar con la softkey, pueda
visualizar directamente el detalle deseado.
Reducir la pieza
Visualizar la pieza en el tamaño original
Desplazar la zona con zoom hacia arriba
Desplazar la zona con zoom hacia abajo
Desplazar la zona con zoom hacia la izquierda
Desplazar la zona con zoom hacia la derecha
Si utiliza un ratón con rueda, entonces puede aumentar o
disminuir el zoom haciendo girar la rueda. El centro del
zoom se encuentra en el lugar donde, en este preciso
momento, está situado el indicador del ratón.
Alternativamente también se puede hacer zoom
seleccionando un área de zoom con la tecla izquierda del
ratón.
Mediante doble clic con la tecla derecha del ratón se
retorna a la visualización de la posición inicial.
