HEIDENHAIN iTNC 530 245
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

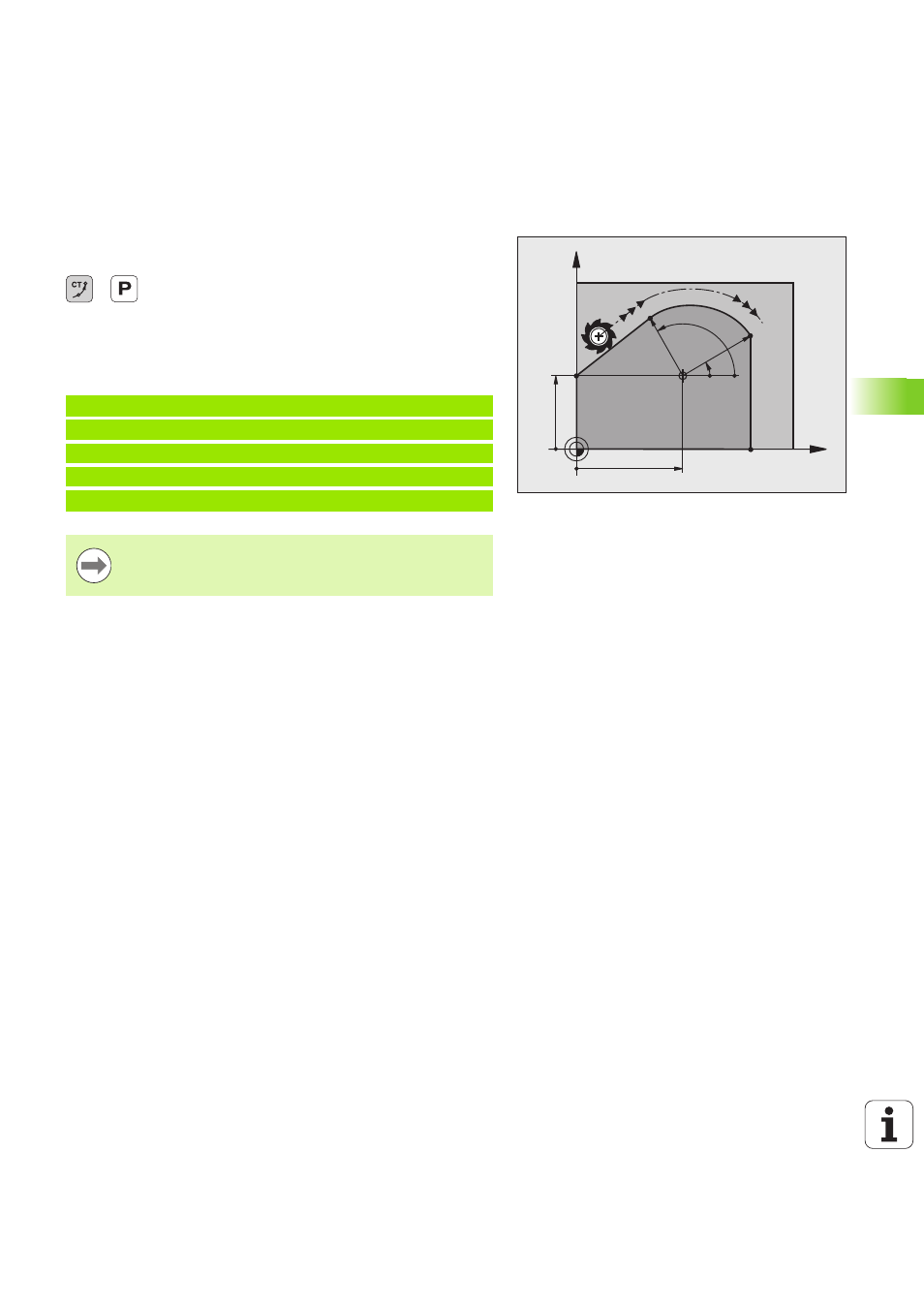

Trayectoria circular tangente CTP con conexión
tangencial
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
 Radio en coordenadas polares PR : Introducir la
distancia del punto final de la trayectoria circular al
polo CC
 Ángulo en coordenadas polares PA : posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
