HEIDENHAIN iTNC 530 549
13.2 F
uncionamient
o
del palet par
a
mecanizado con her
ramienta or
ientada

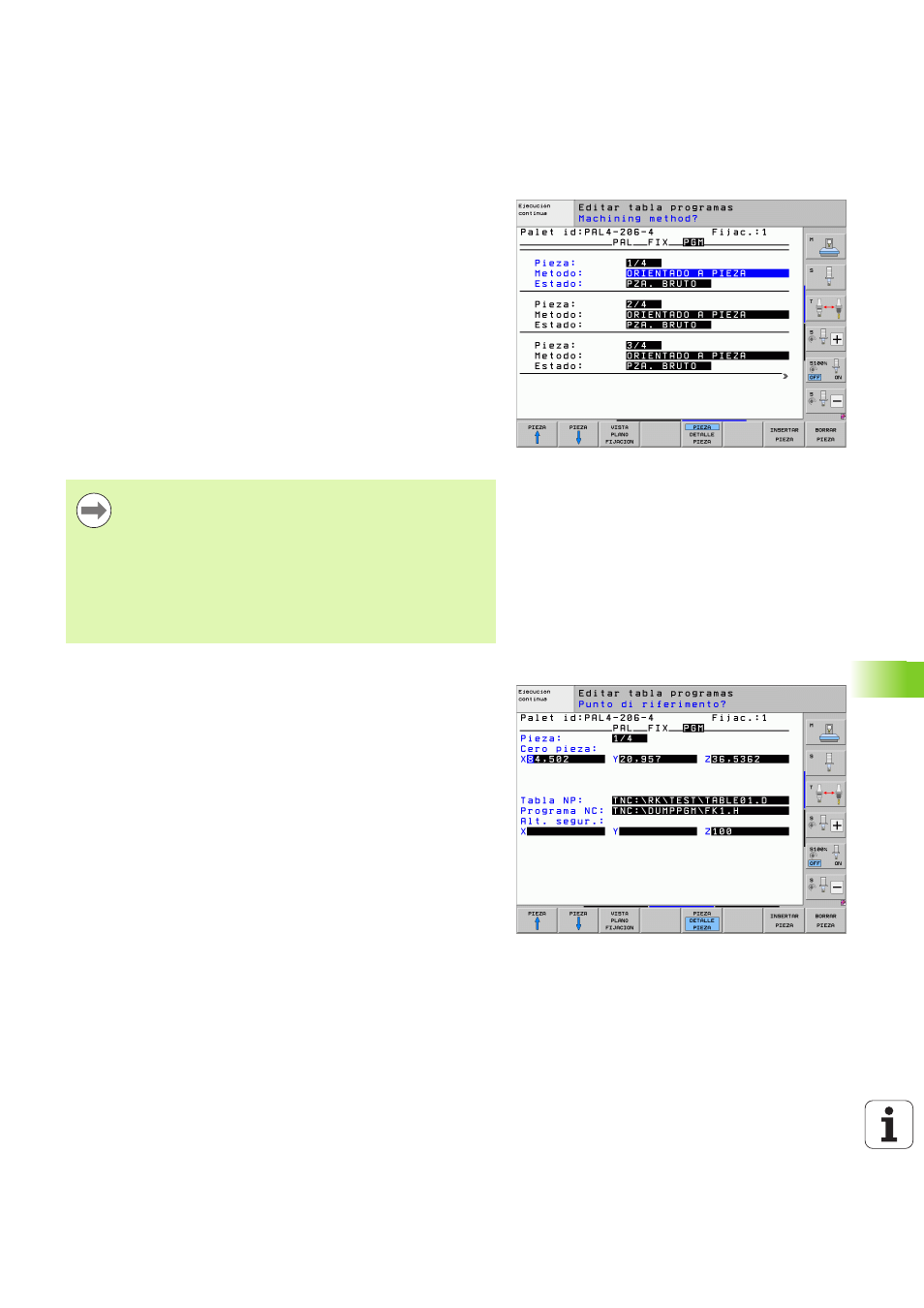

Determinar el plano de la pieza
 Pieza : El número de la pieza se visualiza, tras un impulso se muestra
la cantidad de piezas dentro de este plano de sujeción
 Método : Se puede seleccionar los métodos de mecanizado
WORKPIECE ORIENTED o bien TOOL ORIENTED. En la vista de la
tabla aparece el registro ORIENTADO A LA PIEZA con WPO y
ORIENTADO A LA HERRAMIENTA con TO.
Con la softkey UNIR/SEPARAR se identifica piezas, las cuales
entran a formar parte dentro del mecanizado orientado a la
herramienta, en el cálculo de proceso de trabajo. Las piezas unidas
se caracterizan mediante una línea interrumpida, las piezas
separadas mediante una línea contínua. En vista de tabla se
identifica las piezas unidas en la columna MÉTODO con CTO.
 Estado : con la softkey PIEZA BRUTA se identifica la sujeción con sus
correspondientes herramientas como aún no mecanizada y se
introduce BLANK en el campo Estado. Utilizar la Softkey LUGAR
LIBRE u OMITIR, en caso de que se desee saltar una pieza en el
mecanizado, en el cuadro de estado aparece EMPTY o SKIP
Determinar los detalles en el plano de la pieza
 Pieza : El número de la pieza se visualiza, tras un impulso se muestra
la cantidad de piezas dentro de este nivel de sujeción o de palets
 Punto cero : Introducir el punto cero para el palet
 Tabla NP : Introducir el nombre y el camino de búsqueda de la tabla
de puntos cero, válidos para el mecanizado de la pieza. En el caso
de que se utilice la misma tabla de puntos cero para todas las piezas,
se introduce el nombre con el camino de búsqueda en los planos de
palets o de sujeción. Las indicaciones se aceptan automáticamente
en el plano de la pieza.
 Programa NC : Introducir el camino de búsqueda del programa NC, el
cual se necesita para el mecanizado de la pieza
 Altura de seguridad : (opcional): posición de seguridad para los
distintos ejes en relación a la pieza. Las posiciones indicadas sólo se
alcanzan cuando la macro NC ha leído estos valores y se han
programado correspondientemente.
Introducir el método y el estado en el nivel de palets o en
el de sujeción. La entrada será adoptada para todas las
piezas correspondientes.
Cuando existen varias variantes de una pieza dentro de un
plano, deberían indicarse las piezas de una misma variante
de forma sucesiva. En los mecanizados con herramienta
orientada se pueden denominar las piezas de la variante
correspondiente con la softkey UNIR/SEPARAR y
mecanizarlas por grupos.
