HEIDENHAIN iTNC 530 241
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

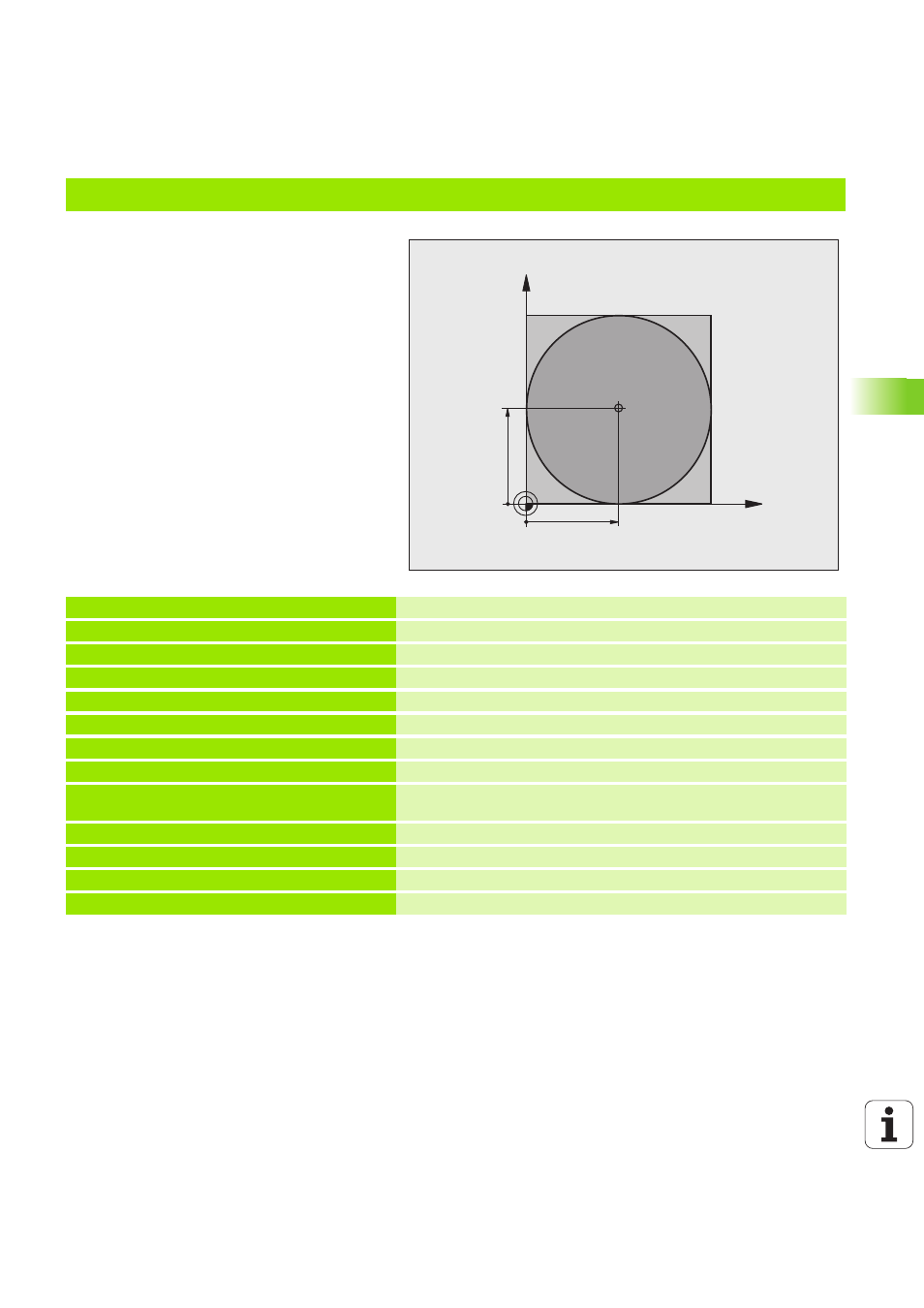

Ejemplo: Círculo completo en cartesianas
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150 Llamada a una herramienta
4 CC X+50 Y+50 Definición del centro del círculo
5 L Z+250 R0 FMAX Retirar la herramienta
6 L X-40 Y+50 R0 FMAX Posicionamiento previo de la herramienta
7 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
8 APPR LCT X+0 Y+50 R5 RL F300 Alcanzar el punto inicial en una trayectoria circular con conexión
tangencial
9 C X+0 DR- Llegada al punto final del círculo (= punto de partida del círculo)
10 DEP LCT X-40 Y+50 R5 F1000 Salida del contorno según una trayectoria circular tangente
11 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
12 END PGM C-CC MM
X
Y
50
50
CC
