HEIDENHAIN iTNC 530 595
14.8 Fijar un punt
o de r
e
fe
re
ncia con el sist
ema de palpación

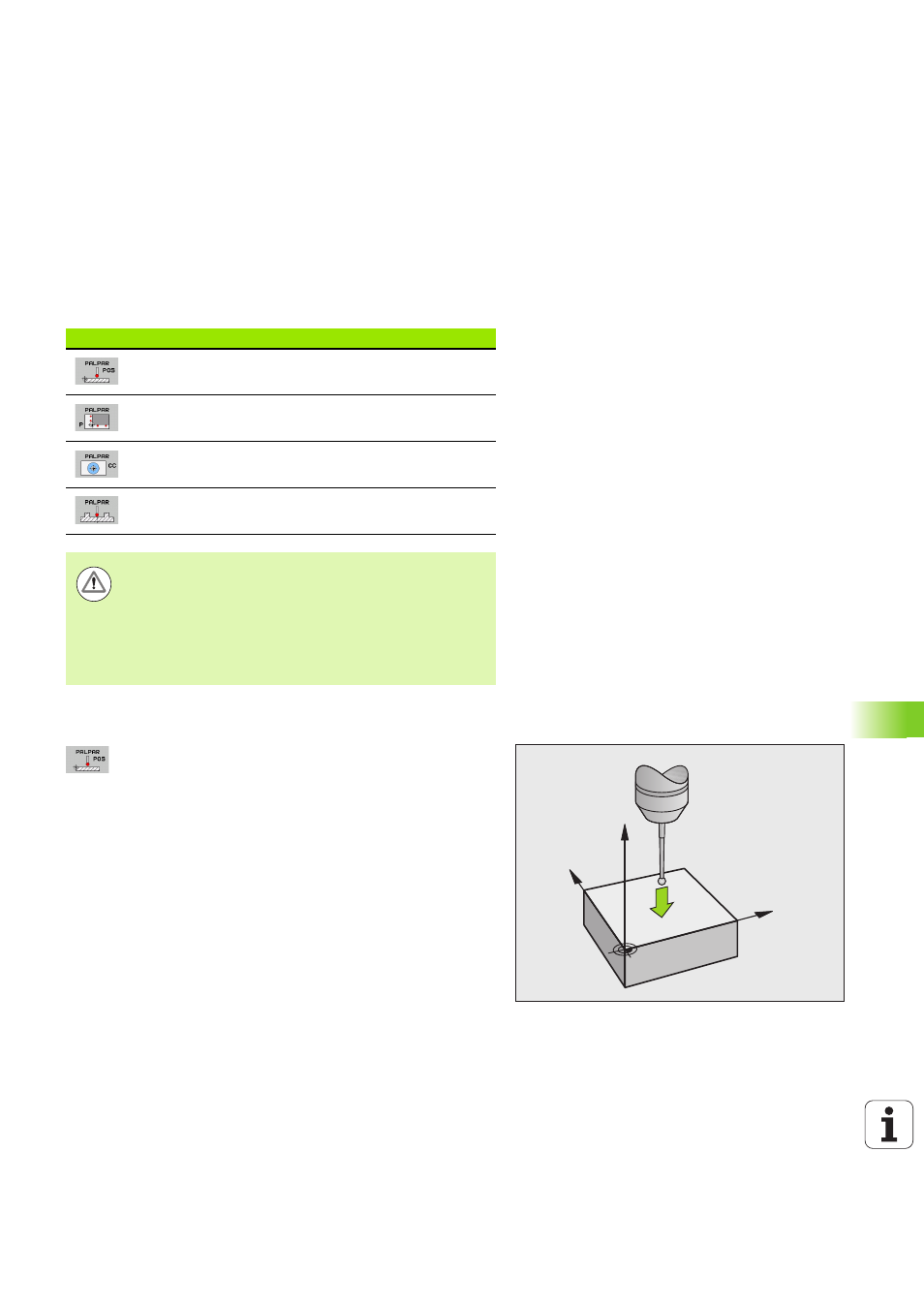

14.8 Fijar un punto de referencia con
el sistema de palpación
Resumen
Las funciones para la fijación del punto de referencia en la pieza
orientada, se seleccionan con las siguientes softkeys:
Fijar el punto de referencia en cualquier eje
 Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
 Posicionar el palpador cerca del punto de palpación
 Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de referencia, p.ej. palpar Z en dirección Z-:
seleccionar mediante softkey
 Palpar: Pulsar la tecla NC-Start
 Punto de referencia : introducir coordenada nominal,
aceptar con softkey FIJAR PUNTO REF., o escribir
valor en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 583 ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 584 ó Véase "Guardar valores de
medición en la tabla preset de palets" en pág. 585)
 Finalizar la función de palpación: pulsar la tecla END
Softkey Función Página
Fijar el punto de referencia en
cualquier eje con Página 595
Fijación de la esquina como punto de
referencia Página 596
Fijar punto central círculo como punto
de referencia Página 597
Eje central como punto de referencia Página 598
¡Atención: Peligro de colisión!
Prestar atención a que durante la activación de un punto
cero, el TNC siempre refiere los valores de palpación en el
preset activado (es decir, al punto de referencia fijado por
última vez en el Modo Manual), aunque el desplazamiento
del punto cero está incluido en la visualización de la
posición.
Y
X
Z
