588 Funcionamiento manual y ajuste
14.6 Calibr
ación del palpador

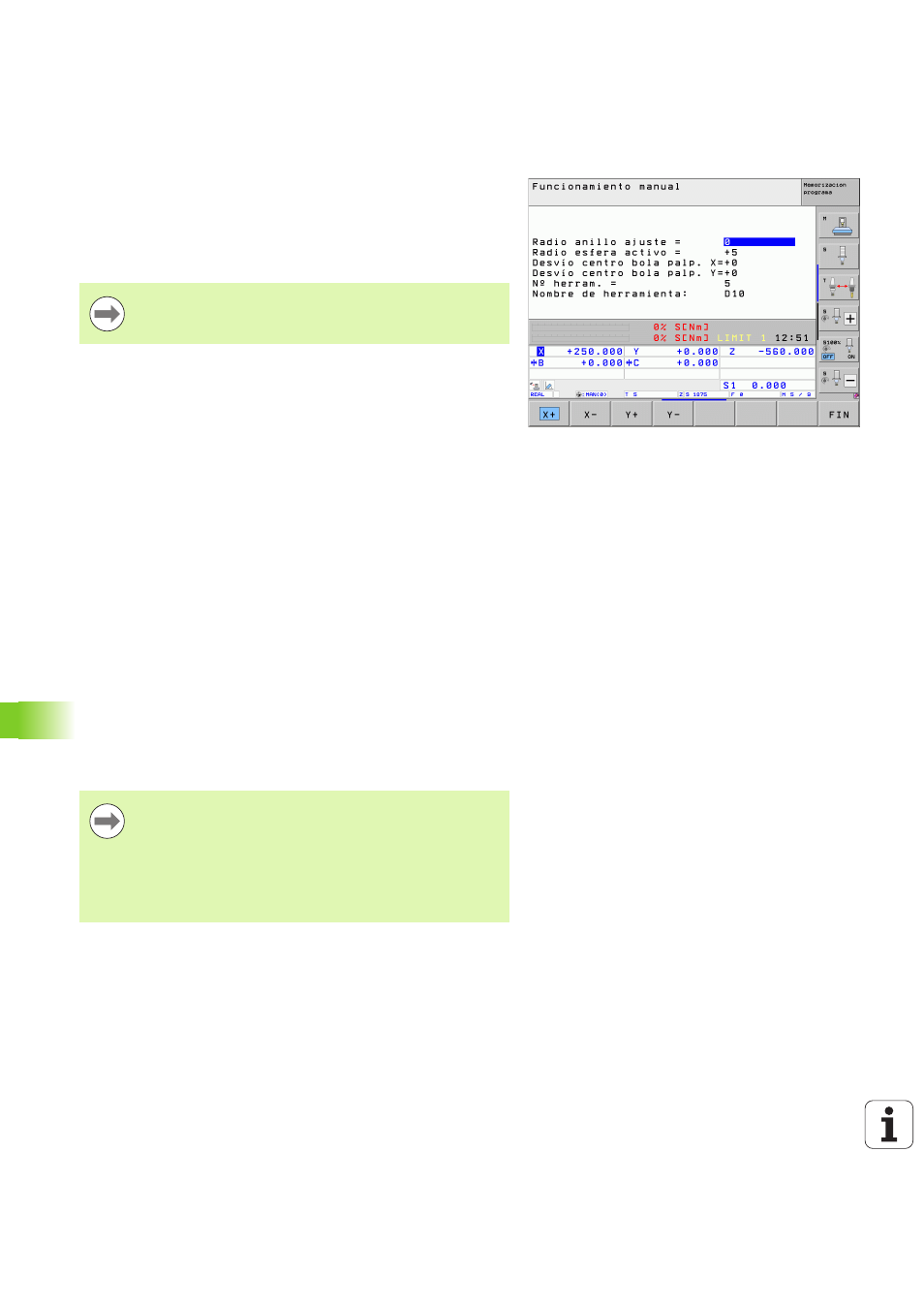

Visualización de los valores calibrados
La longitud activa, el radio activo y el valor de la desviación del palpador
se memorizan en el TNC y después se tienen en cuenta al utilizar el
sistema de palpación. Los valores memorizados se visualizan
pulsando CAL L y CAL R.
Gestión de diversas frases con datos de
calibración
Cuando utilice en su máquina varios palpadores o recambios de
palpador con disposición en forma de cruz, debe utilizar, si es
necesario, varias frases de datos de calibración.
Para utilizar varias frases con datos de calibración, hay que fijar el
parámetro de máquina 7411=1 La determinación de los datos de
calibración es idéntica, en cuanto a modo de funcionamiento, a la
aplicación de un palpador sencillo, no obstante, el TNC memoriza los
datos de calibración en la tabla de herramienta cuando sale del menú
de calibración, y confirma la introducción de los datos de calibración en
la tabla con la softkey ENT.
El TNC guarda los datos de calibración en las columnas siguientes de
la tabla de herramientas:
 Radio activo de la bola de palpación (columna R)
 Desplazamiento X: CAL-OF1
 Desplazamiento Y: CAL-OF2
 Ángulo de calibración: ÁNGULO
 Desplazamiento promedio (únicamente activo para el ciclo 441): DR
El número de herramienta activo determina la fila en la tabla de
herramienta, en la cual el TNC registra los datos
Cuando utilice varios palpadores o datos de calibración:
Véase "Gestión de diversas frases con datos de
calibración" en pág. 588.
Cuando utilice el palpador, preste atención a la hora de
activar el número de herramienta correcto,
independientemente de si quiere ejecutar el ciclo de
palpación en modo de funcionamiento Automático o en
modo de funcionamiento Manual.
En el menú de calibración, el TNC muestra el n° y nombre
de la herramienta si el parámetro de máquina 7411=1.
