HEIDENHAIN iTNC 530 81
3.6 T
A
LADR
O UNIVER
SAL (c
iclos 203, DIN/ISO: G203)

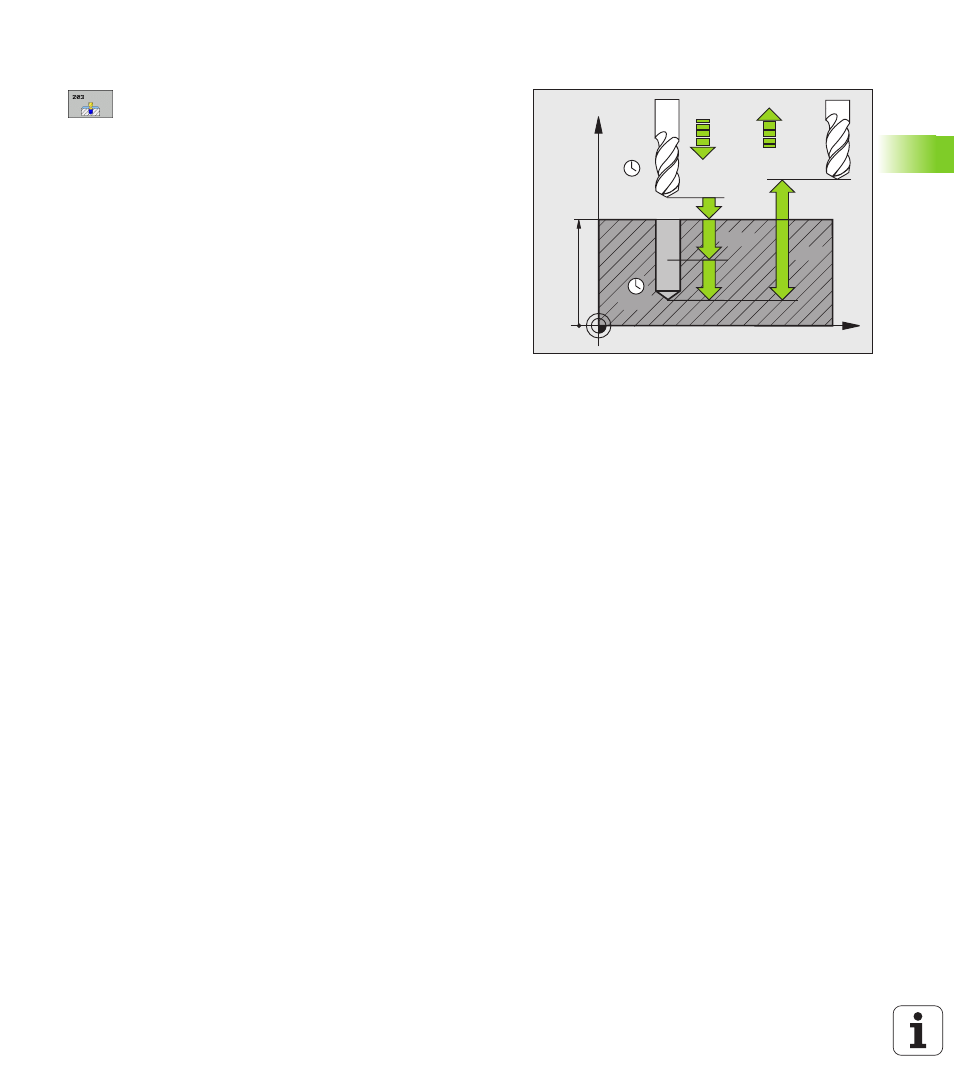

Parámetros de ciclo
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999.9999
alternativo PREDEF
U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro). Campo de introducción -
99999,9999 a 99999.9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo FAUTO, FU
U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Campo de introducción 0 bis 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un sólo paso
de mecanizado a la profundidad total cuando:
„ El paso de profundización y la profundidad total son
iguales
„ El paso de profundización es mayor que la
profundidad y, a la vez, no hay ninguna rotura de
viruta definida
U Tiempo de espera arriba Q210: Tiempo en segundos
que espera la hta. a la distancia de seguridad,
después de que el TNC la ha retirado del taladro para
desahogar la viruta Campo de introducción 0 a
3600,0000 alternativo PREDEF
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
U Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202 en cada aproximación Campo de introducción 0
a 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
