HEIDENHAIN iTNC 530 303
13.2 ¡Ant
es de tr
abajar con los ciclos de palpación!
13.2 ¡Antes de trabajar con los ciclos
de palpación!
Para poder cubrir un campo de aplicación lo más grande posible en las
mediciones requeridas, se dispone de posibilidades de ajuste
mediante parámetros de máquina, que fijan el comportameinte básico
de todos los ciclos de palpación:

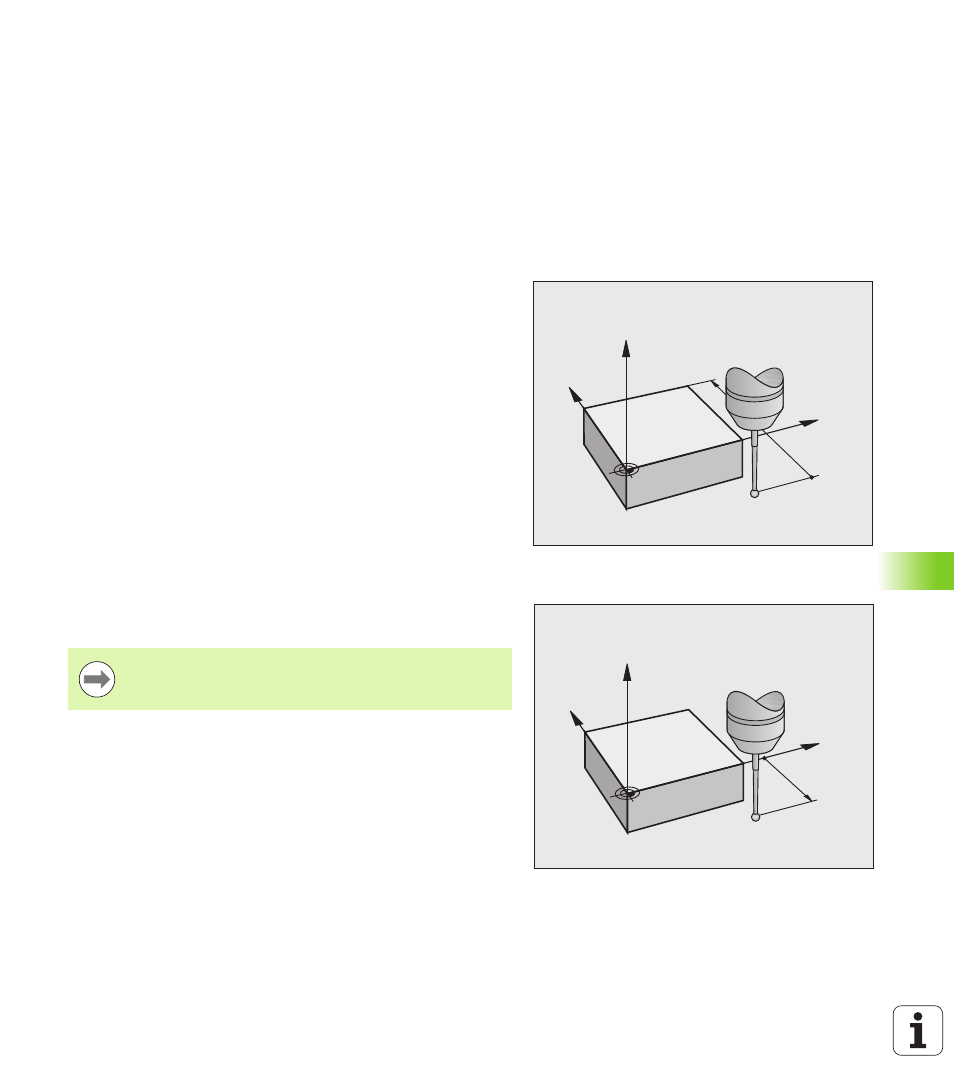

Máximo recorrido hasta el punto de palpación:
MP6130
El TNC emite un aviso de error, cuando el vástago no se desvía en el
recorrido determinado en MP6130.
Distancia de seguridad al punto de palpación:
MP6140
En MP6140 se determina a qué distancia del punto de palpación
definido, o calculado por el ciclo, el TNC posiciona previamente el
palpador. Cuanto menor sea el valor introducido, más precisas se
definen las posiciones de palpación. En muchos ciclos de palpación se
puede definir una distancia de seguridad adicional, que se suma al
parámetro de máquina 6140.
Orientar el palpador infrarrojo en la dirección de
palpación programada: MP6165
Para aumentar la precisión de medida, es posible obtener por medio
de MP 6165 = 1 que un palpador infrarrojo se orienta antes de cada
proceso de palpación en dirección del palpador programado. De este
modo, el palpador siempre se desvía en la misma dirección.
Y
X
Z
MP6130
Y
X
Z
MP6140
Si modifica MP6165, entonces debe calibrar el palpador de
nuevo puesto que cambia el comportamienta de
desviación.
