418 Ciclos de palpación: Controlar las piezas automáticamente
16.1
1
MEDIR COORDENAD
A
(ciclo 427
, DIN/ISO: G427)
Parámetros de ciclo
U 1er. punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 a 99999.9999 alternativo
PREDEF
U Eje de medición (1..3: 1=eje principal) Q272: Eje
en el cual debe realizarse la medición:
1: Eje principal = eje de medida
2: Eje auxiliar = eje de medida
3: Eje palpador = eje de medición
U Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 bis
99999,9999 alternativo PREDEF

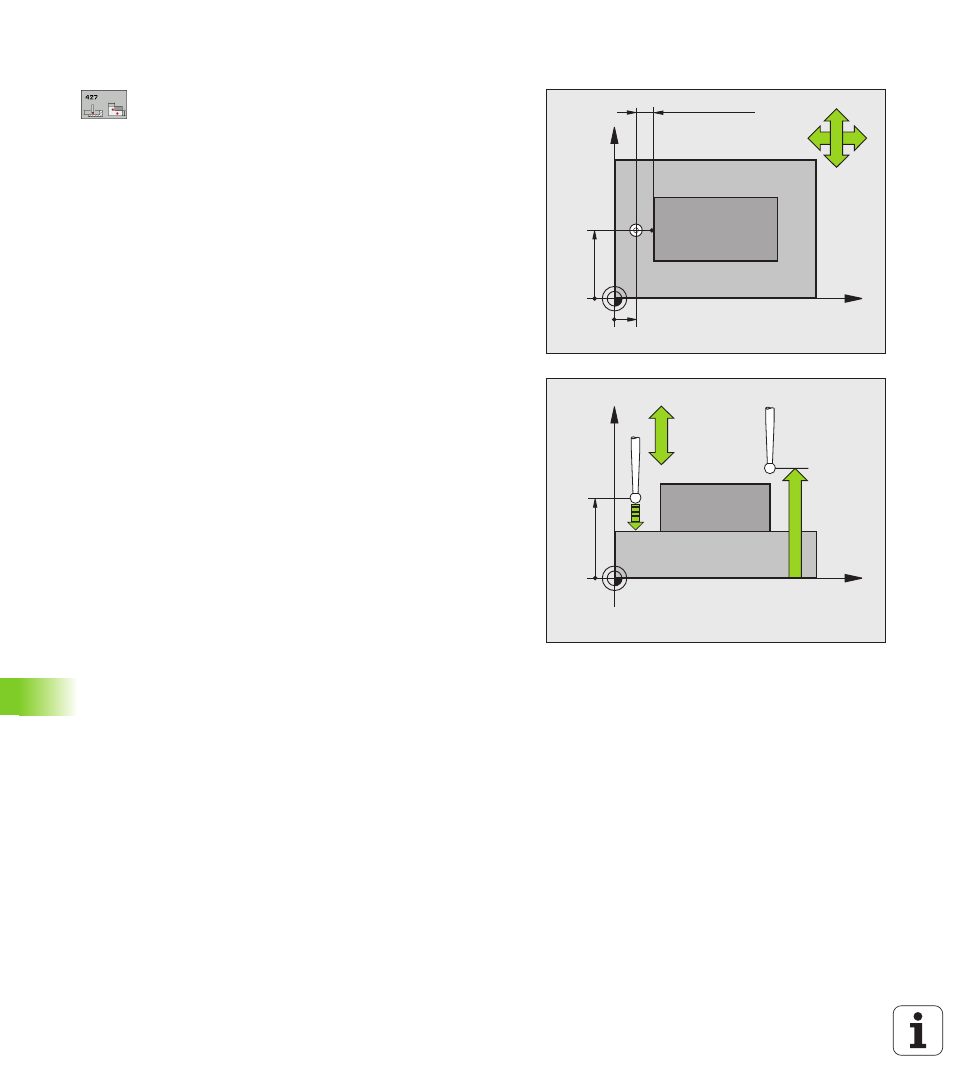

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
