148 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras

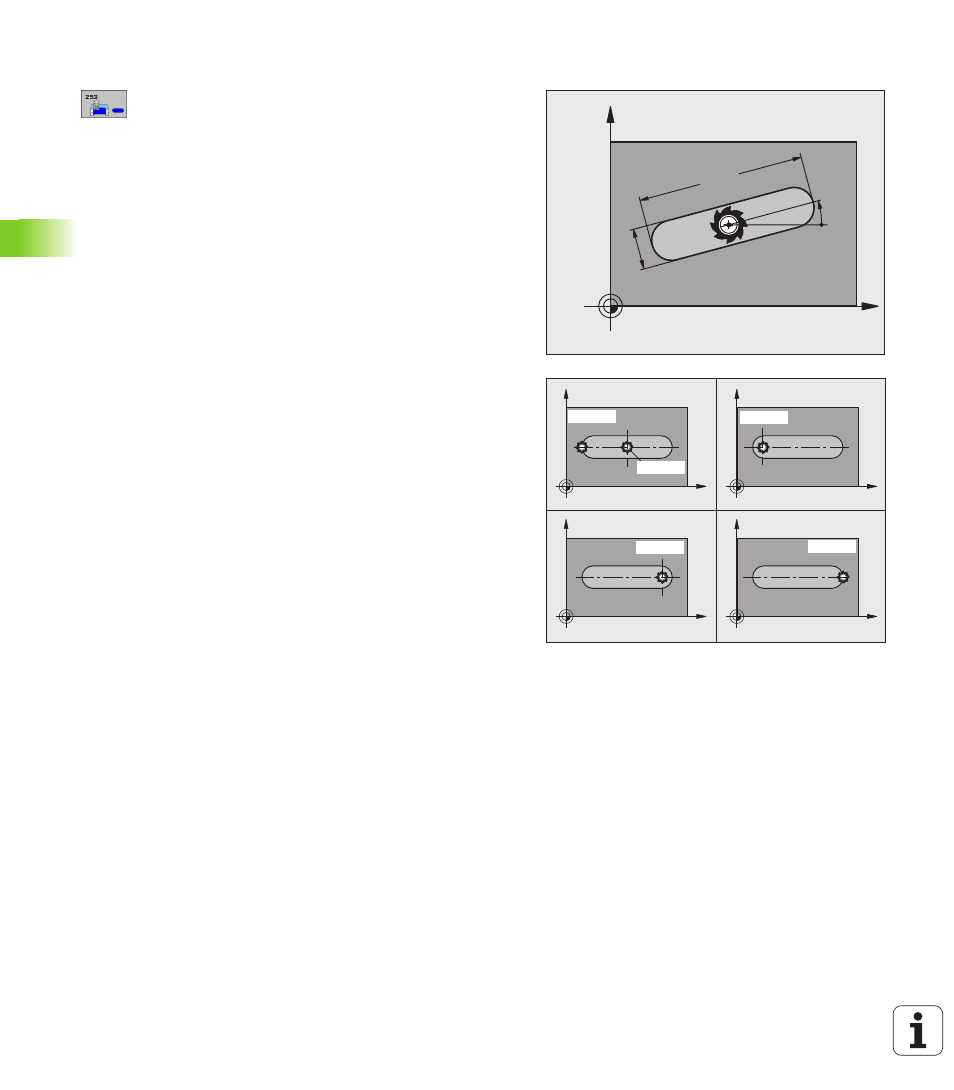

5.4 FRESADO DE RANURA
S
(ciclo
253, DIN/ISO: G253)
Parámetros de ciclo
U Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
U Longitud de la ranura Q218 (valor paralelo al eje
principal del plano de mecanizado): Introducir el lado
más largo de la ranura. Campo de introducción 0 a
99999,9999
U Ancho de la ranura Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura. Si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura). Ancho máximo de
la ranura en el desbaste: doble del diámetro de la
herramienta. Campo de introducción 0 a 99999,9999
U Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
U Angulo de giro Q374 (valor absoluto): Angulo sobre el
que gira toda la ranura. El centro del giro está en la
posición en la que esté la herramienta en el momento
de llamar al ciclo. Campo de introducción -360.000
hasta 360.000
U Posición de la ranura (0/1/2/3/4) Q367: Posición
de la ranura en referencia a la posción de la
herramienta en el momento de llamar al ciclo:
0: posición de la herramienta = centro de la ranura
1: posición de la herramienta = final de la izquierda de
la ranura
2: posición de la herramienta = centro círculo ranura
izquierda
3: posición de la herramienta = centro círculo ranura
derecha
4: posición de la herramienta = final de la derecha de
la ranura
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
U Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
