366 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.1
0
PT
O
. REF
. CENTR
O
CIR
C
UL
O
T
A
LADR

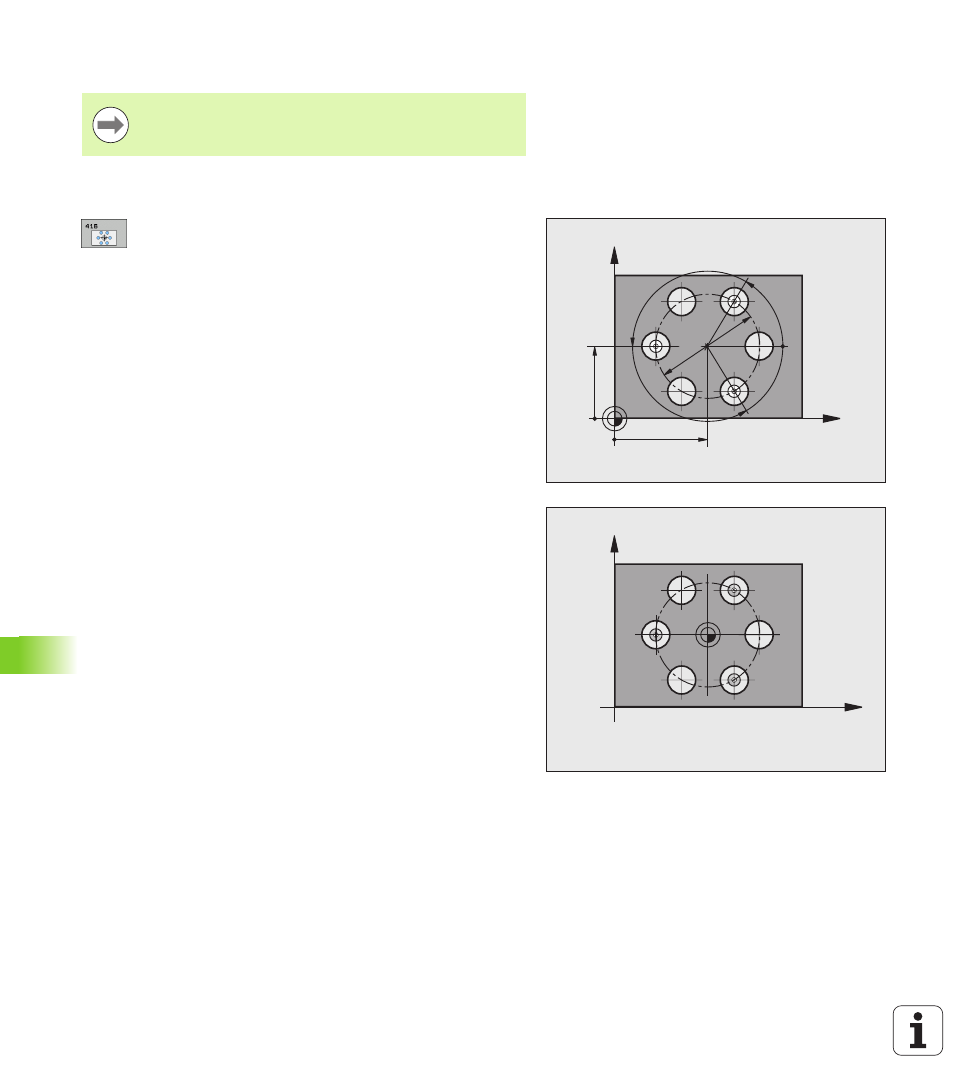

OS (ciclo 416, DIN/ISO: G416)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje
principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje auxiliar
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999.9999
U Diámetro nominal Q262: Introducir el diámetro
aproximado del círculo de taladros. Cuanto menor sea
el diámetro del taladro, más precisa debe ser la
indicación del diámetro nominal. Campo de
introducción -0 99999,9999
U Ángulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
U Ángulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
U Ángulo 3er taladro Q293 (valor absoluto): ángulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 bis
99999,9999 alternativo PREDEF
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
