HEIDENHAIN iTNC 530 279
1
1
.9 PLANO DE MECANIZADO (ciclo 1
9
, DIN/ISO: G80, opción de sof
tw
a
re
1)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U ¿Eje y ángulo de giro? : Introducir el eje de giro con
su correspondiente ángulo de giro; los ejes giratorios
A, B y C se programan mediante softkeys. Campo de
introducción -360,000 a 360,000
Cuando el TNC posiciona automáticamente los ejes giratorios, se
pueden programar los siguientes parámetros
U ¿Avance? F= : Velocidad de desplazamiento del eje
giratorio en el posicionamiento automático. Campo
de introducción 0 a 99999,999
U ¿Distancia de seguridad ? (valor incremental): El TNC
posiciona el cabezal basculante de forma que no varie
demasiado la posición causada por la prolongación de
la herramienta según la distancia de seguridad, en
relación a la pieza. Campo de introducción 0 a
99999,9999
Anulación
Para anular los ángulos de la inclinación, se define de nuevo el ciclo
INCLINACIÓN DEL PLANO DE MECANIZADO y se introduce 0° en
todos los ejes giratorios. A continuación se define de nuevo el ciclo
PLANO DE MECANIZADO INCLINADO, y se confirma la pregunta del
diálogo con la tecla NO ENT. De esta forma se desactiva la función.
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas
giratorias), el constructor de la máquina determina si el
TNC interpreta los ángulos programados en el ciclo como
coordenadas de los ejes giratorios o como ángulos en el
espacio de un plano inclinado. Rogamos consulte el
manual de la máquina.
Ya que los valores no programados de los ejes de giro se
interpretan casi siempre como valores no modificados, se
deben definir siempre los tres ángulos espaciales, incluso
cuando uno o varios ángulos sean iguales a 0.
La inclinación del plano de mecanizado se realiza siempre
alrededor del punto cero activado.
Si utiliza el ciclo 19 con la función M120 activa, el TNC
anula automáticamente la corrección de radio y, con ello,
también la función M120.

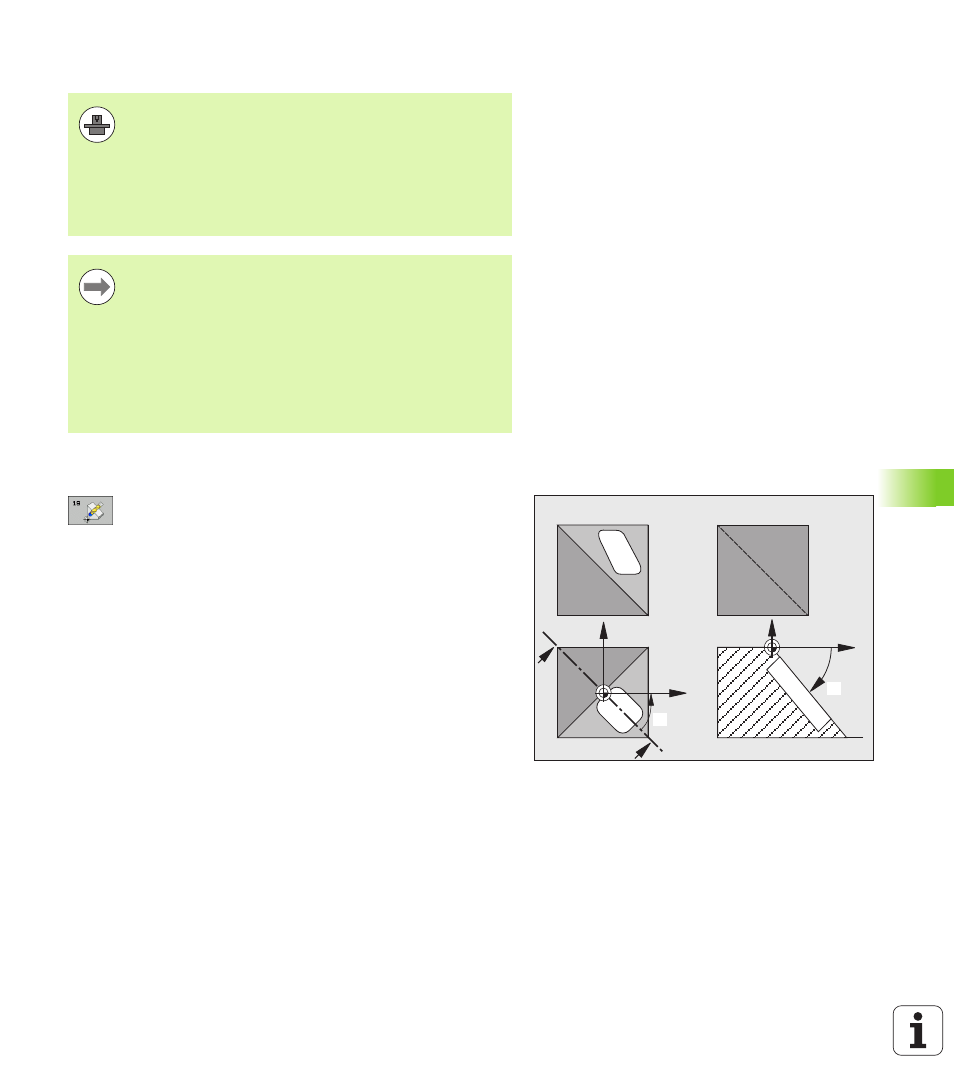

Z S
S
S-S
X
B
Y
X
C
