16.12 MEDIR CIR
C
UL
O DE T
A
LADR
OS (ciclo 430, DIN/ISO: G430)
Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje
principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Diámetro nominal Q262: Introducir el diámetro del
círculo de taladros. Campo de introducción 0 a
99999.9999
U Ángulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
U Ángulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
U Ángulo 3er taladro Q293 (valor absoluto): ángulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 360,0000
X
Y

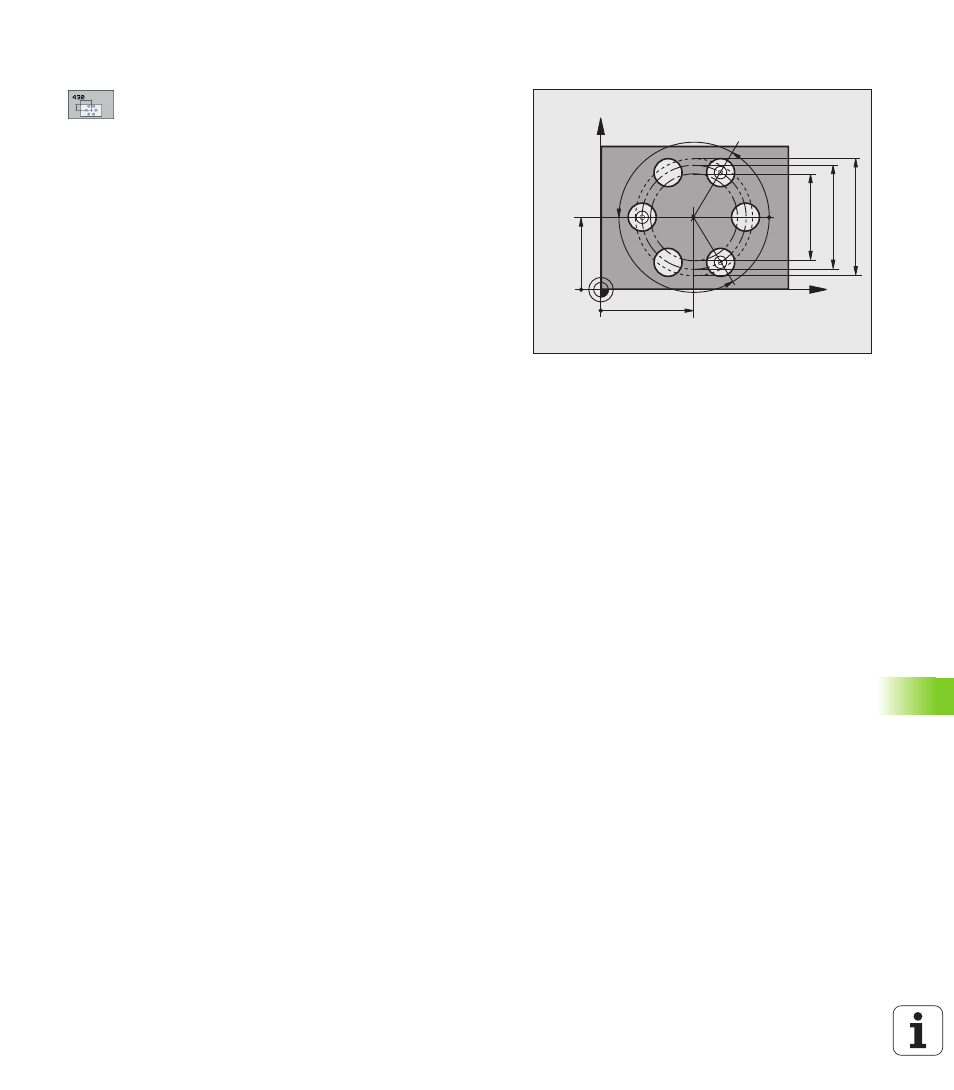

Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
