CNC PILOT 4290 de HEIDENHAIN 67
1
.1
1
DIN PLUS (eje Y): ciclos de fr
esado

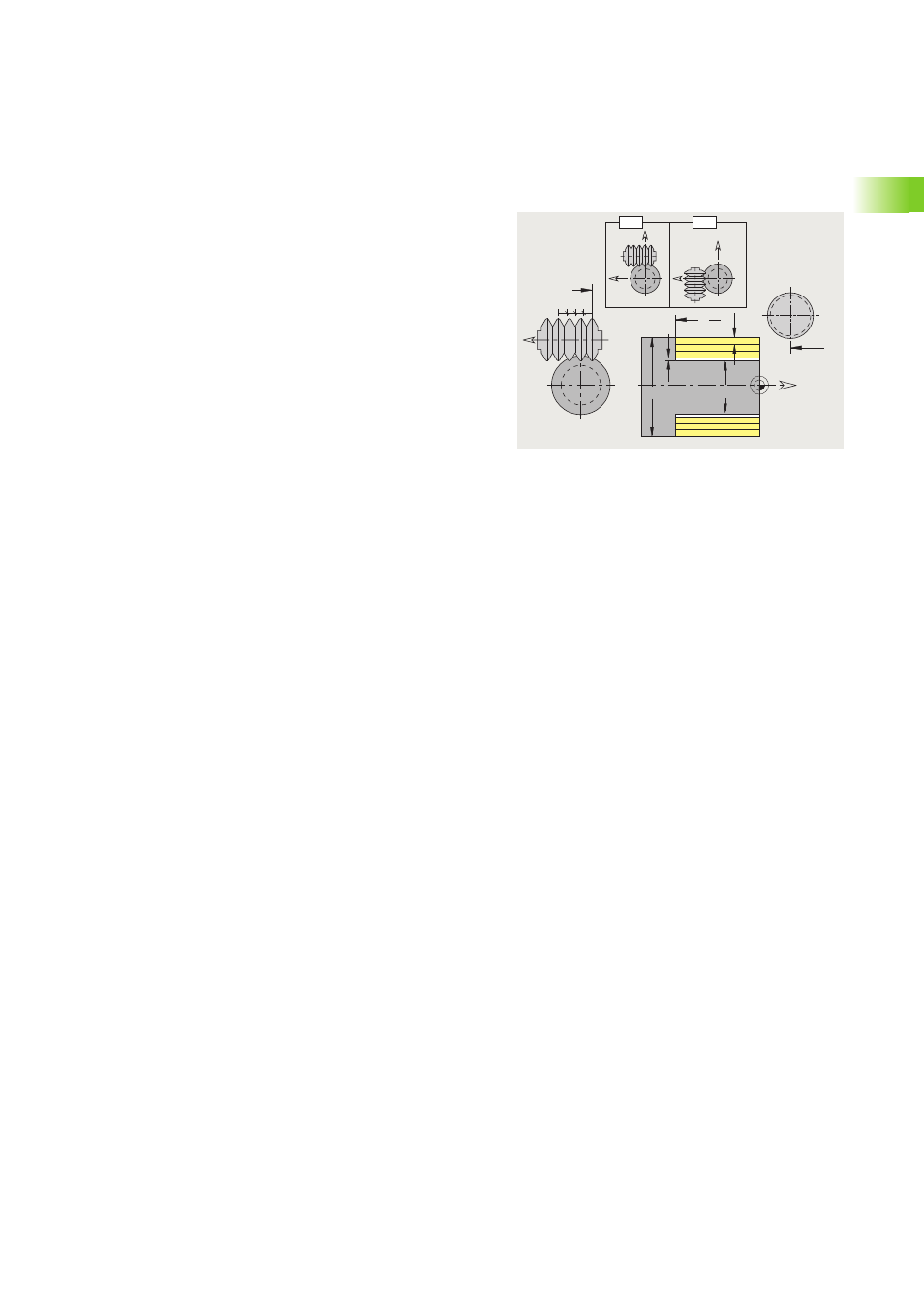

Fresado por rodillo G808
A partir del software versión 625 952-05
G808 fresa un perfil de rueda dentada desde el "punto inicial Z" hasta
el "punto final K". En W se indica la posición ángular de la herramienta.
Si se programa una demasía, el fresado por rodillo se divide en
mecanizado previo con acabado posterior.
En los parámetros O, R y V se determina el "desplazamiento" de la
herramienta. Con un desplazamiento R se obtiene un desgaste
uniforme de la fresa por rodillo.
Z
K P
I
A
Y
Y=0
O
R R R R
V=4
B
Z
Y
X
X
Y
H=0 H=1
Parámetros
Z
Punto de partida
K Punto final
A Diámetro de la circunferencia de pie
B Diámetro de la circunferencia de cabeza
W Posición angular
J Número de dientes de la pieza
D Dirección de giro de la pieza
„ 3: M3
„ 4: M4
S Velocidad de corte [m/min]
P Alimentación máxima
F Avance por revolución
I Sobremedida
E Avance de acabado
O Shift posición inicial
R Valor de Shift
V Número de Shift
H Eje de aproximación
„ 0: la aproximación se realiza en la dirección X
„ 1: la aproximación se realiza en la dirección Y
Q Pieza-Husillo
„ 0: Husillo 0 (husillo principal) sujeta la pieza
„ 3: Husillo 3 (contrahusillo) sujeta la pieza
U Relación de transmisión
