.4 DIN PLUS: Denominaciones de sección
1.4 DIN PLUS: Denominaciones de
sección
Para tornos con un almacén de herramientas y/o un eje Y están
disponibles las siguientes denominaciones de sección.
Sección ALMACEN DE POSICIONES
En la sección ALMACEN DE POSICIONES se listan todas las
herramientas que se utilizan en el programa NC. Esta lista se consulta
para programar el ciclo G714 (cambiar herramienta del almacén). El
orden de las entradas es indiferente.

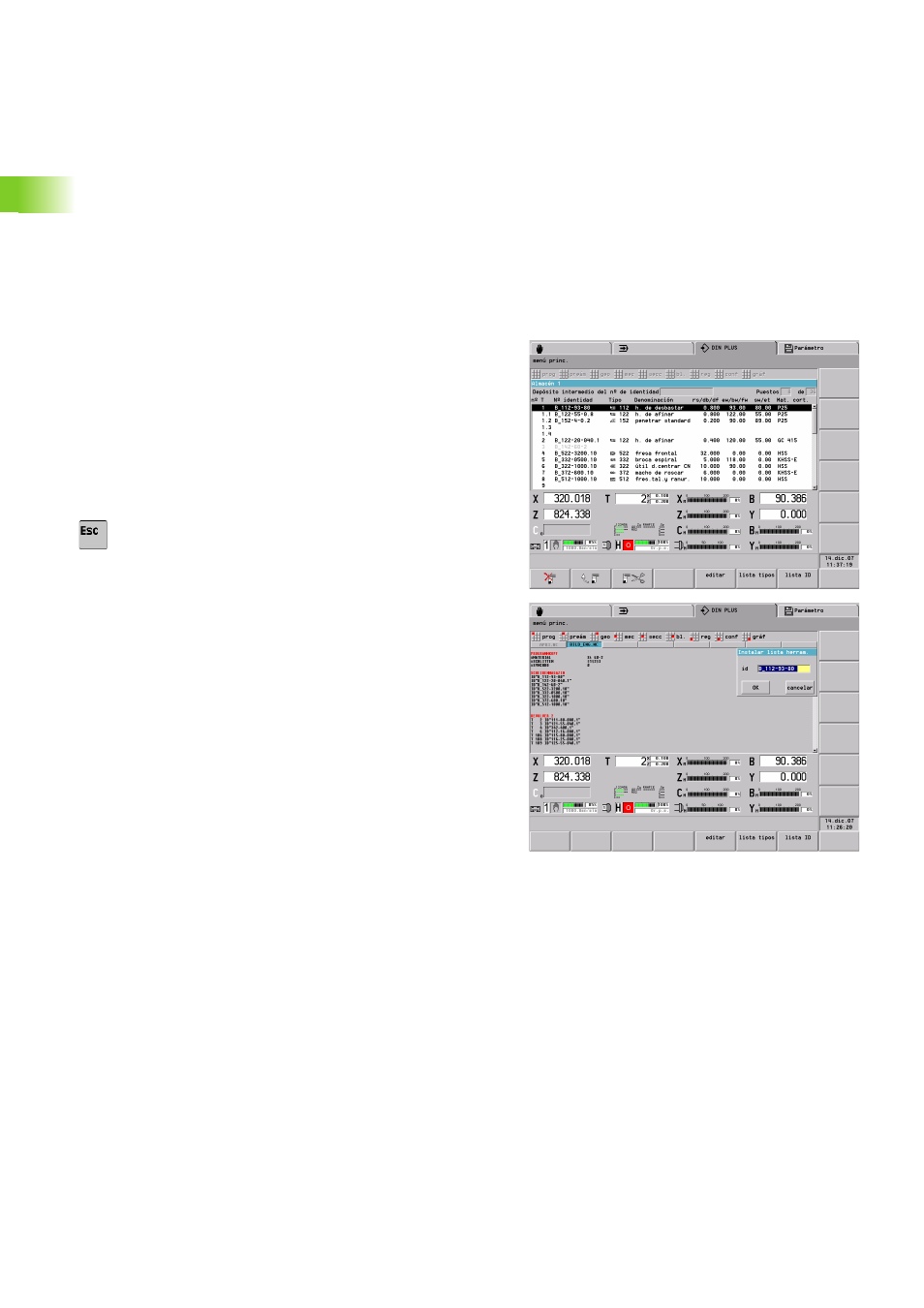

Generar/modificar la lista de herramientas del almacén:
U
Seleccionar "Preten(sión) > Ajustar lista de
herramientas"
U
Seleccionar las herramientas de la base de datos e
introducirlas en la lista
U
Pulsar la tecla ESC, para salir de la lista
Introducción o modificación individualizada de la herramienta del
almacén:
U
Posicionar el cursor en la sección ALMACEN DE
POSICIONES
U
Introducir de nuevo la herramienta: pulsar la tecla INS
U
Modificar la herramienta: pulsar RETURN o hacer
doble clic con el botón izquierdo del ratón
U
Editar la ventana de diálogo "Ajustar lista de
herramientas"
Sección FRONTAL_Y, POSTERIOR_Y
La asignación del tramo determina el plano XY (G17) y el plano de
referencia del contorno (dirección Z).
Parámetros
X
Diámetro de la superficie (para la limitación del corte)
Z
Posición del plano de referencia – por defecto: 0
C
Posición del cabezal – por defecto: 0
