CNC PILOT 4290 de HEIDENHAIN 47
1
.9 DIN PLUS: her
ramientas del almacén
Definir la posición de la herramienta G712
Si el eje B se ha posicionado con comandos sencillos, se le comunica
al control numérico la posición de la herramienta con G712.
El ciclo G712 contiene las siguientes declaraciones:
„ Angulo del eje B
„ Offset Angulo de posición
„ Orientación de la herramienta
Offset del ángulo de posición: el "offset del ángulo de posición" fija
las herramientas de torneado a "normal" o "elevadas". Para ello el CNC
PILOT tiene en cuenta el ajuste básico memorizado en la base de
datos de la herramienta (ángulo de posición = ángulo de posición de
los datos de herramienta + offset del ángulo de posición).

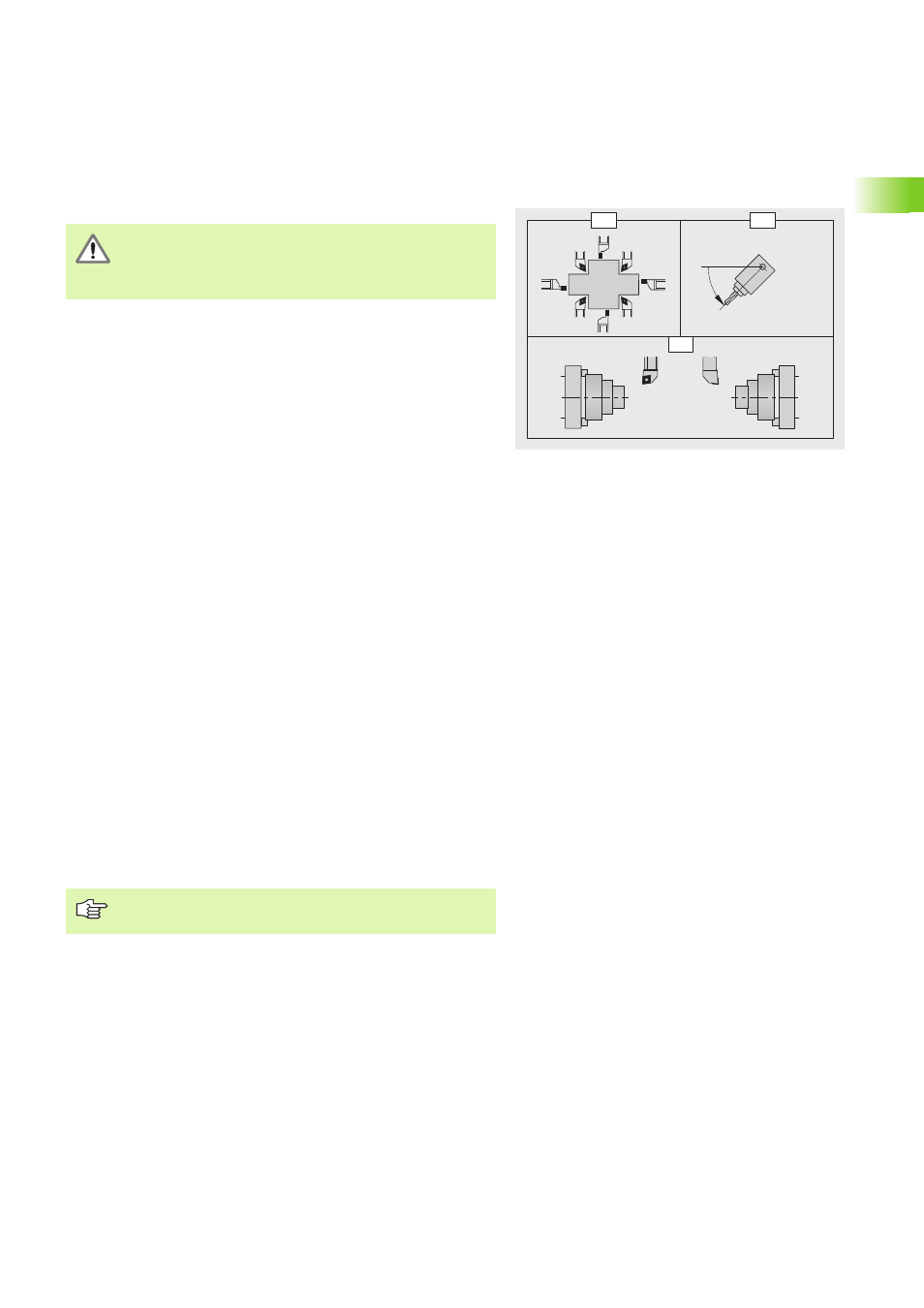

Orientación de la herramienta: el CNC PILOT tiene en cuenta la
posición de la cuchilla al calcular la posición del extremo de la
herramienta. El CNC PILOT distingue entre los tipos de herramienta
de desbaste, acabado y de forma fungiforme, así como los de
profundización y roscado (ver imagen).
C=0° C=180°
B O=
1 3
7 5
2
4
6
8
C
B O
El constructor de la máquina ajusta el ciclo G712 a la
máquina. La siguiente descripción de parámetros y de
ejecución puede diferir del funcionamiento de la máquina.
Rogamos consulten el manual de su máquina.
Parámetros
B
Ángulo entre ejes B. Ángulo, según el cual está el eje B.
C Offset de ángulo de posición en herramientas de torneado
„ 0°: longitud de herramienta "normal"
„ 180°: longitud de herramienta "elevada"
O Orientación en herramientas de torneado. Posición de la
cuchilla de la herramienta (ver imagen).
„ Posiciones de herramienta 1, 3, 5, 7: para herramientas de
desbaste, acabado, fungiformes (las herramientas
neutrales se reconocen gracias al ángulo de ajuste)
„ Posiciones de herramienta 2, 4, 6, 8: para herramientas de
profundización y roscado (se define una herramienta "a
derechas" o "a izquierdas" en los datos de la misma)
G712 define la posición de la herramienta. La herramienta
no se mueve.
