Ranura circular G382/G383-Geo

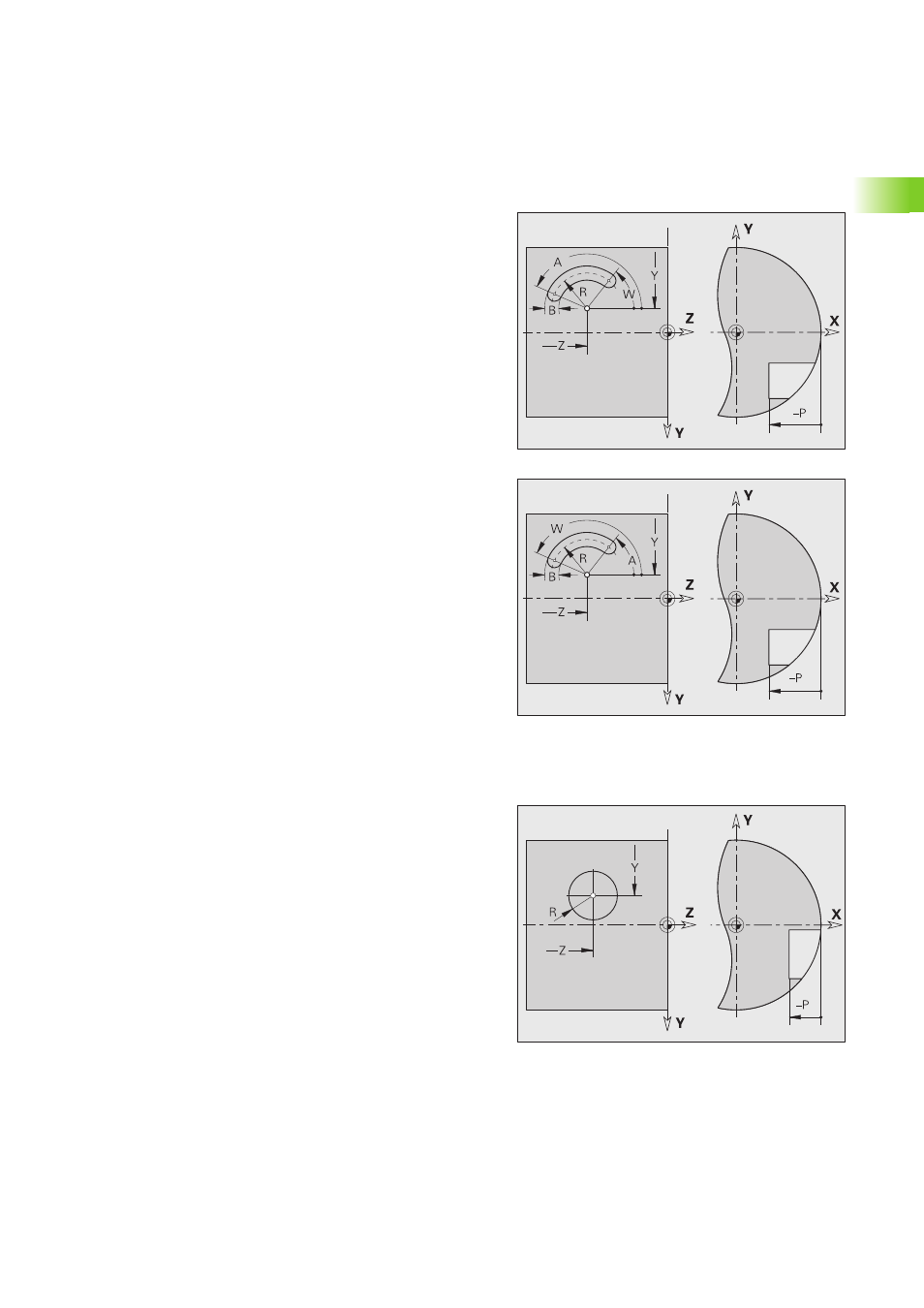

G382/G383 define una ranura circular en el plano YZ.
„ G382: ranura circular en sentido horario
„ G383: ranura circular en sentido antihorario
Círculo completo G384-Geo
G384 define un círculo completo en el plano YZ.
Parámetros
Y
Punto central de la curvatura de la ranura
Z Punto central de la curvatura de la ranura
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
R Radio, referencia: trayectoria del centro de la ranura
A Ángulo inicial; referencia: eje X (por defecto: 0°)
W Ángulo final; referencia: eje X (por defecto: 0°)
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetros
Y
Punto central del círculo
Z Punto central del círculo
X Diámetro de referencia
„ ninguna introducción: "X" desde la denominación de sección
„ "X" desde G381 sobreescribe "X" desde la denominación de
sección
R Radio del círculo
P Profundidad de la cajera (por defecto: "P" tomada de G308
