Correcciones en modo Automático
Correcciones de herramienta: calcular los valores de corrección con
el ángulo de inclinación actual del eje B y el ángulo de posición de la
herramienta. El control numérico convierte las cotas a la posición B=0
y las memoriza en la base de datos de la herramienta.

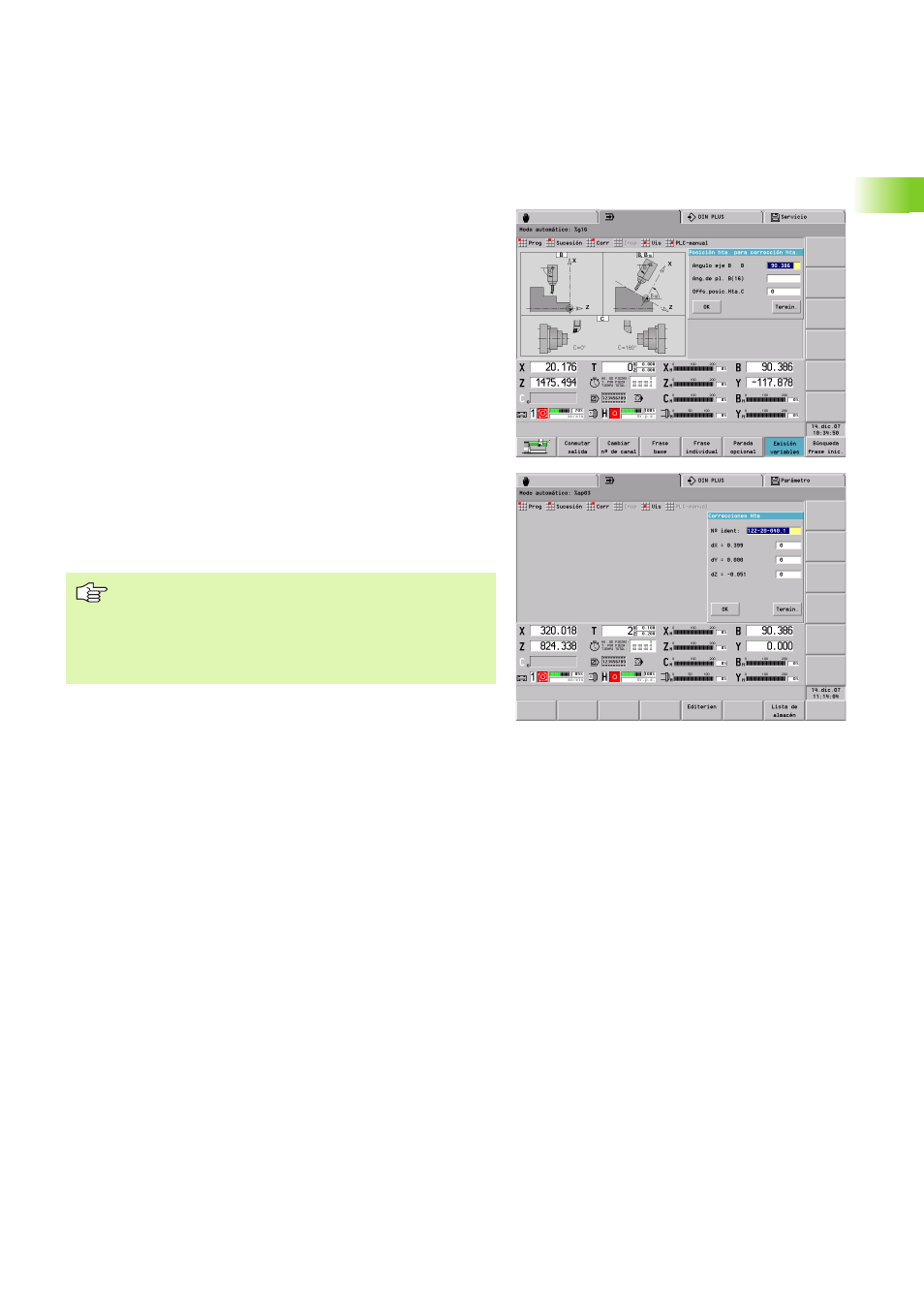

U Seleccionar "Corr(ecciones) > Correcciones de hta." en
modo Automático. El control numérico abre la
ventana de diálogo "Posición de hta. para las
correcciones".
U Introducir los parámetros y cerrar la ventana de
diálogo
U El control numérico visualiza en la ventana de diálogo
"Correcciones de hta." los valores de corrección
referidos al ángulo entre ejes B indicado en la ventana
de diálogo anterior.
U Introducir los valores de corrección nuevos
El control numérico visualiza en el campo "T" (visualización de
máquina) los valores de corrección referidos al ángulo entre ejes B
actual y al ángulo de posición de la herramienta.
Las correcciones aditivas son independientes de los datos de la
herramienta. Las correcciones son efectivas en las direcciones X, Y
y Z. La inclinación del eje B no influye en las correcciones aditivas.
„ El CNC PILOT memoriza las correcciones de
herramienta junto con el resto de datos de herramienta
en la base de datos.
„ Si se inclina el eje B, el CNC PILOT tiene en cuenta las
correcciones de herramienta al calcular la posición del
extremo de la herramienta.
