16
1
.2 Contr
o
l manual y funcionamient
o
aut
o
mático
El CNC PILOT
„ se desplaza al punto de cambio de la herramienta
„ inclina el eje B
„ gira la herramienta a "normal" o "elevada" (offset del ángulo de
posición C)
„ compensa los datos de herramienta teniendo en cuenta la
"orientación O", la posición del eje B y el ángulo de posición
„ ajusta el freno de mordazas

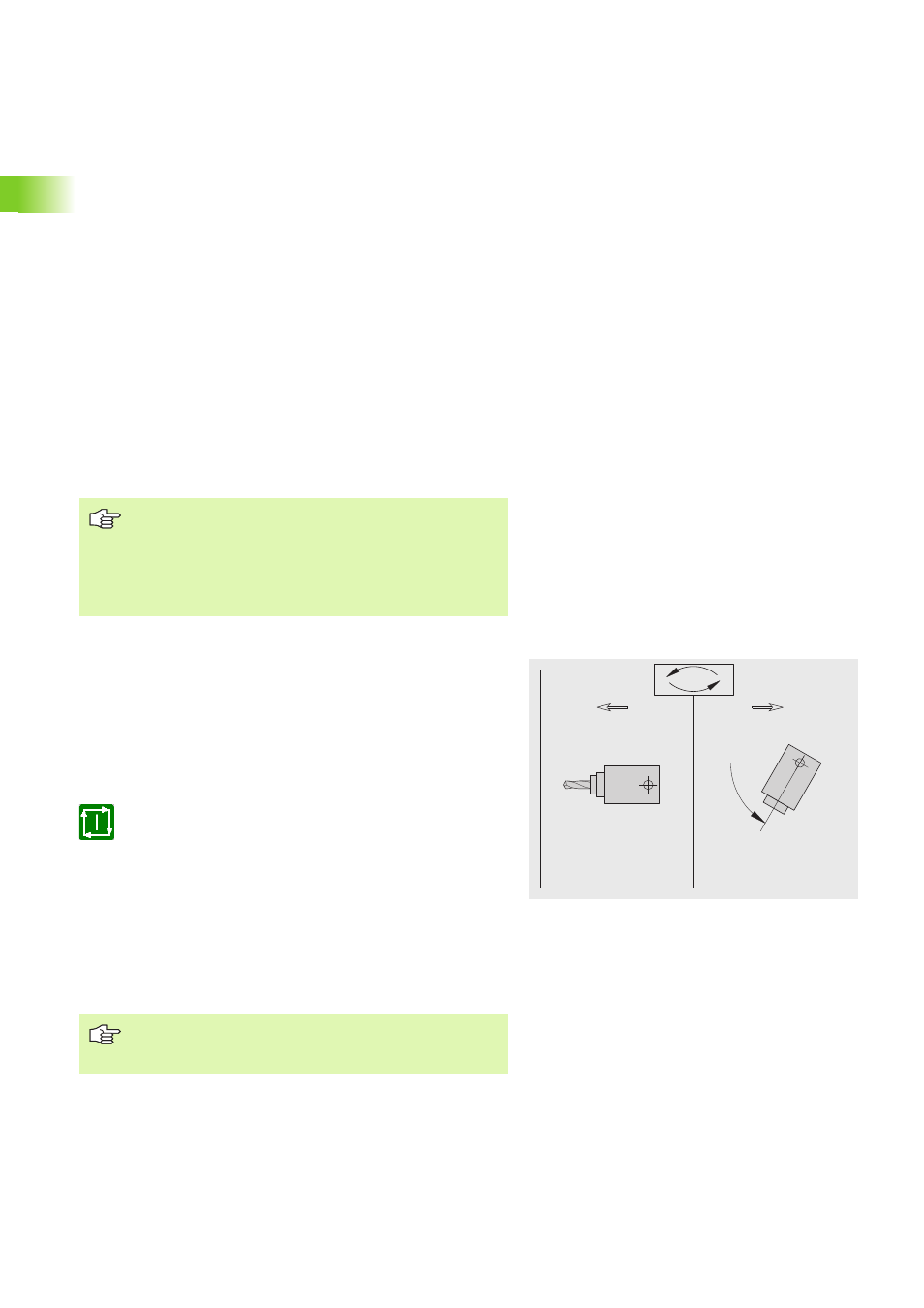

Memorizar la herramienta del almacén
La función "Memorizar herramienta del almacén" vuelve a desplazar la
herramienta desde el área de trabajo al almacén. A continuación el
portaútil se desplaza al punto de cambio de herramienta e inclina el eje
B según el ángulo indicado.
U Seleccionar "Almacén> T > Memorizar hta." en el control manual. El
control numérico abre la ventana de diálogo "Almacén: memorizar
hta.".
U Introducir el parámetro "B ángulo entre ejes B" y cerrar la ventana de
diálogo. El control numérico carga el programa NC correspondiente.
U Activar el programa NC con Iniciar ciclo
El CNC PILOT
„ mueve la herramienta al almacén
„ se desplaza al punto de cambio de la herramienta
„ inclina el eje B
H Freno de mordazas
„ 0: el freno se aprieta dependiendo del parámetro de
herramienta ("no accionado" se aprieta; "accionado" no se
aprieta)
„ 1: el freno se aprieta
„ 2: el freno no se aprieta
„ Al desconectar el control numérico se pierde la
información de la herramienta en el portaherramientas.
HEIDENHAIN recomienda retirar las herramientas del
almacén del área de trabajo antes de la desconexión.
„ Tener en cuenta durante el manejo y la visualización:
esta función se ejecuta con ayuda de un programa NC.
Activar el programa NC con Iniciar ciclo.
Parámetros
B
T 0
M
Parámetros
B
Ángulo entre ejes B. Ángulo, según el cual se inclinará el eje
B.
Tener en cuenta durante el manejo y la visualización: esta
función se ejecuta con ayuda de un programa NC. Activar
el programa NC con Iniciar ciclo.
