Punto de inicio del contorno G170-Geo
G170 define el punto inicial de un contorno en el plano XY.

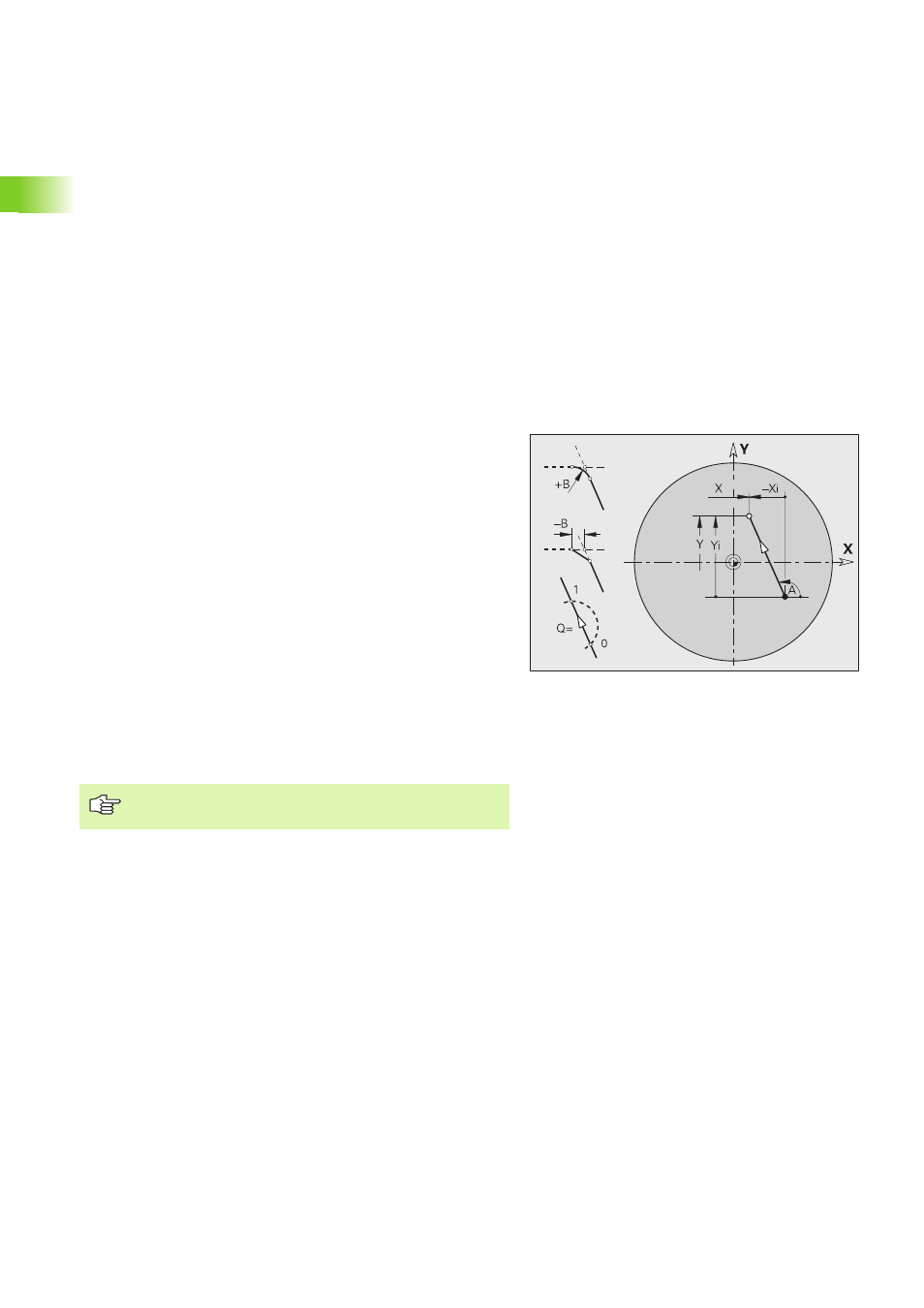

Elemento lineal G171-Geo
G171 define un elemento lineal en un contorno en el plano XY.
Parámetros
X
Punto inicial del contorno (cota del radio)
Y Punto inicial del contorno
Parámetros
X
Punto final (cota del radio)
Y Punto final
A Angulo respecto al eje X positivo
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Q Punto de corte. Punto final cuando el segmento rectilíneo
corta un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
Programación X, Y: en cotas absolutas, incrementales,
autoretención o "?"
