.16 TURN PLUS: cont
or
nos en el plano YZ

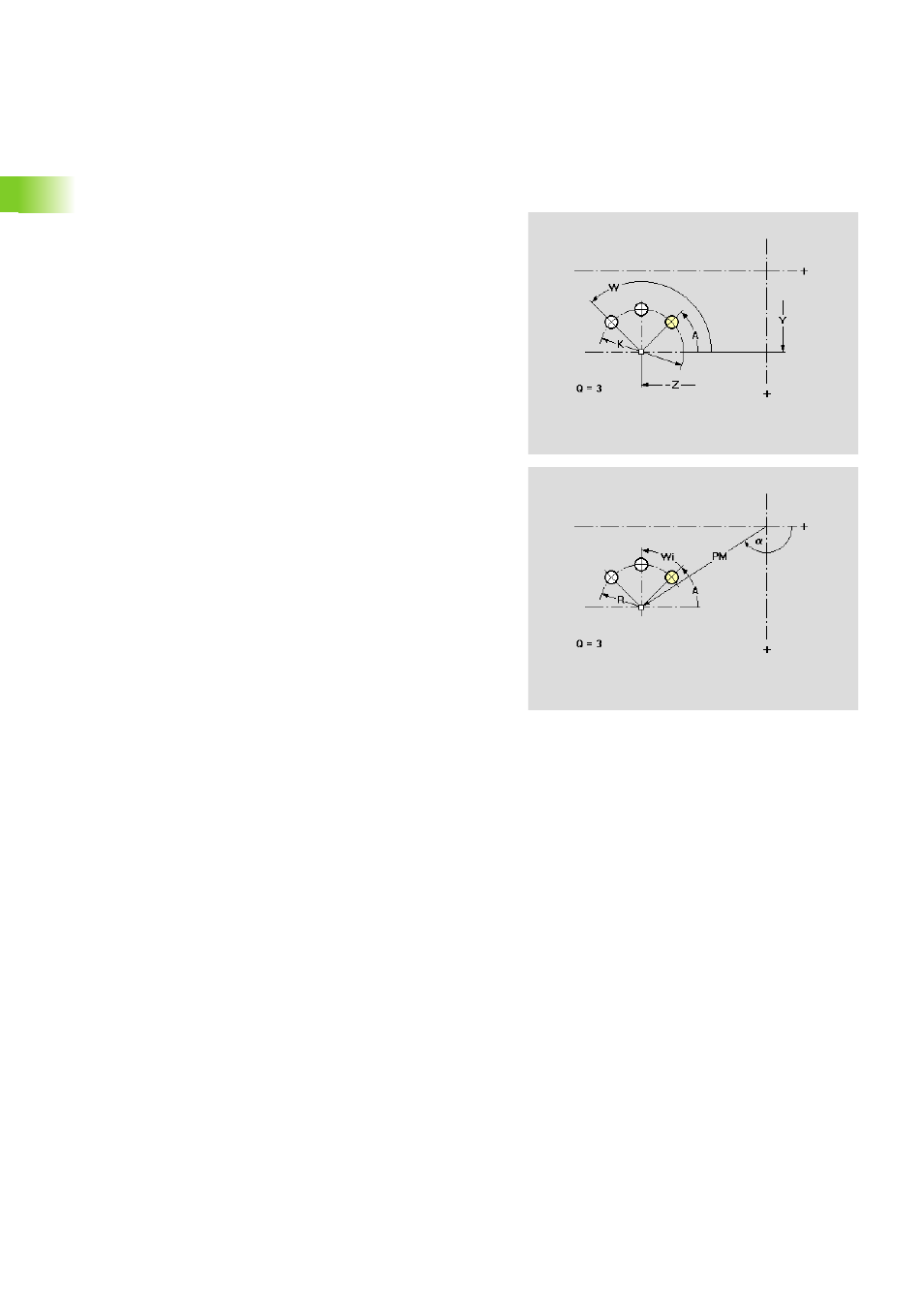

Plano YZ: figura de taladros circular
La función define una figura de taladros circular en el plano YZ.
Casos especiales del ángulo de incio y final (A, W):
„ Sin A y W: división del círculo completo, empezando por 0°
„ Sin W: división del círculo completo
Parámetros
Y
Punto central del modelo en coordenadas cartesianas
Z Punto central del modelo en coordenadas cartesianas
a Punto central del modelo en coordenadas polares (referencia
ángulo: eje X positivo)
PM Punto central del modelo en coordenadas polares
Q Número de taladros/figuras
Orientación:
„ en sentido horario
„ en sentido antihorario
R Radio del modelo
K Diámetro del modelo
A Ángulo inicial, posición del primer taladro (referencia: eje Z)
W Ángulo final, posición del último taladro (referencia: eje Z)
Wi Ángulo entre dos taladros (el signo no tiene significado)
Descripción del taladro (Véase “Plano XY: taladro individual”
en pág. 77)
