Manual del usuario Watson-Marlow 620UN, 620U, 620SN, 620S
68
21.9.2 Salida lógica 2

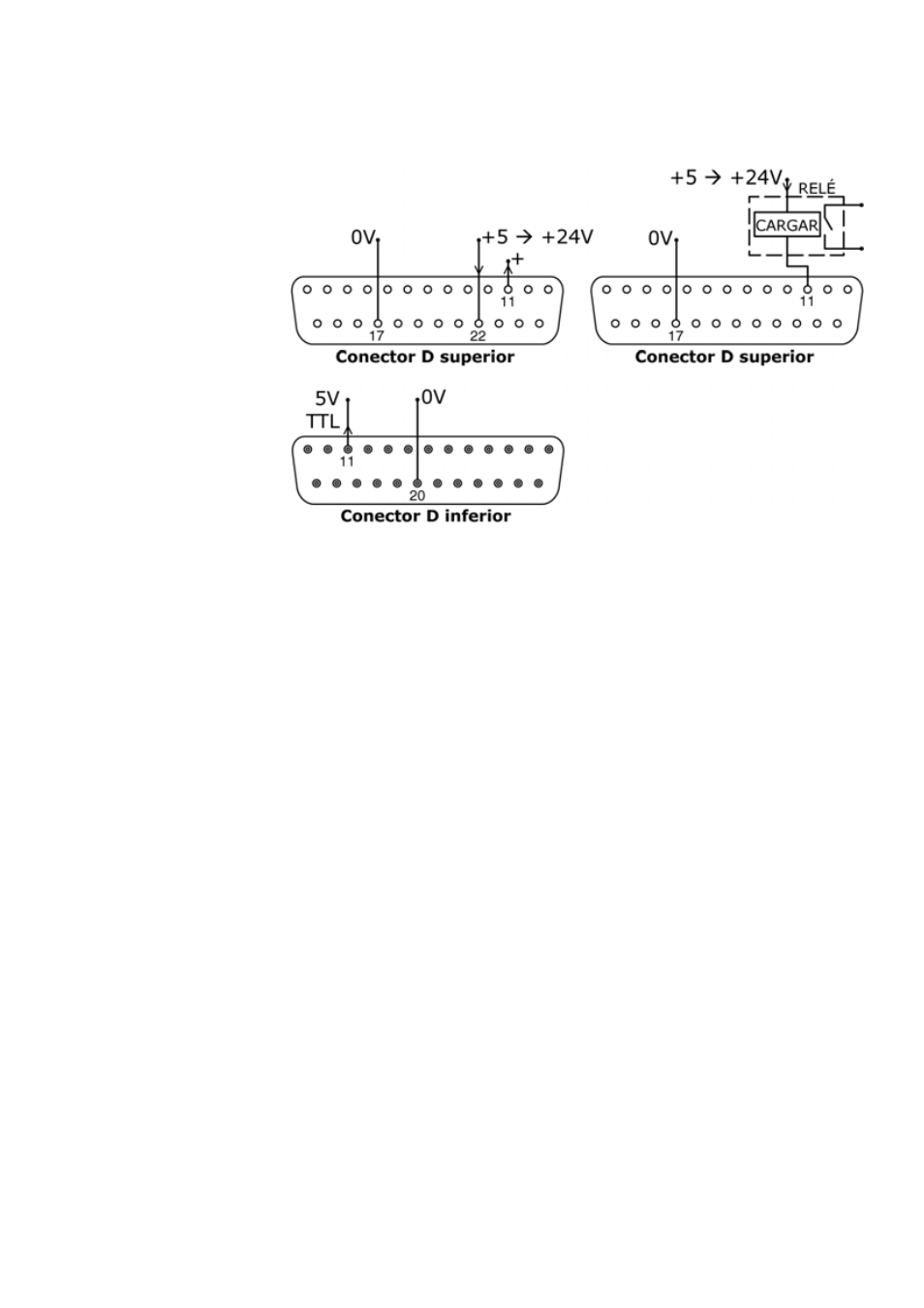

La Salida 2 se toma de la clavija 11 del conector D superior, dependiendo del estado
lógico de la función asignada a la Salida 2. Alternativamente, puede haber una carga,
p. ej. una bobina de relé, conectada a la clavija 11, puesta a tierra en la clavija 17.
La corriente circulará por el circuito dependiendo del estado lógico de la función
asignada a la Salida 2. No conecte a ningún dispositivo que requiera más de 50 mA.
Además, la salida 2 está disponible como señal lógica de 5V LTT en la clavija 11 del
conector D inferior. Cambiará de estado con arreglo al estado lógico de la función
asignada a la Salida 2. No conecte a ningún dispositivo que requiera más de 1 carga
LTT.
Por omisión, la salida 2 está configurada para indicar el estado de sentido de rotación.
Véase la sección 12, Primera puesta en marcha.
