Para protección con respecto a EMC, se debe usar cable de control blindado. El
blindaje debe terminar en uno de los tornillos de fijación de la tarjeta de circuito
impreso (pcb) o en el conector de horquilla adjunto (cuando exista).
Para mejorar la protección EMC en ambientes extremadamente ruidosos, se puede
usar cable blindado conjuntamente con casquillos pasacables metálicos EMC estancos.
Estos se deben poner a tierra conectándolos con el módulo añadiendo una tuerca
M16x1,5 con bordes dentados para asegurar el correcto contacto con la parte
interior del módulo. Es necesario extraer la tarjeta de circuito del módulo para poder
acceder al interior del módulo: está sujeta por dos tornillos de fijación que se pueden
desatornillar y atornillar con un destornillador con punta de estrella. Adopte las
precauciones antiestáticas normales al manipular tarjetas de circuito impreso.
Cables adecuados para uso general: 300 V con revestimiento de calidad extra de
PVC con buena resistencia a las llamas y a la humedad.
Cables adecuados para uso industrial: 300 V con revestimiento extra resistente de
poliuretano y con resistencia a aceites, combustibles, disolventes y agua.
A efectos de comodidad al realizar el cableado hay que tener en cuenta que más de
8 conductores por cable pueden resultar difíciles de manipular. Para mayor claridad,
en las ilustraciones adjuntas sólo aparecen dos.

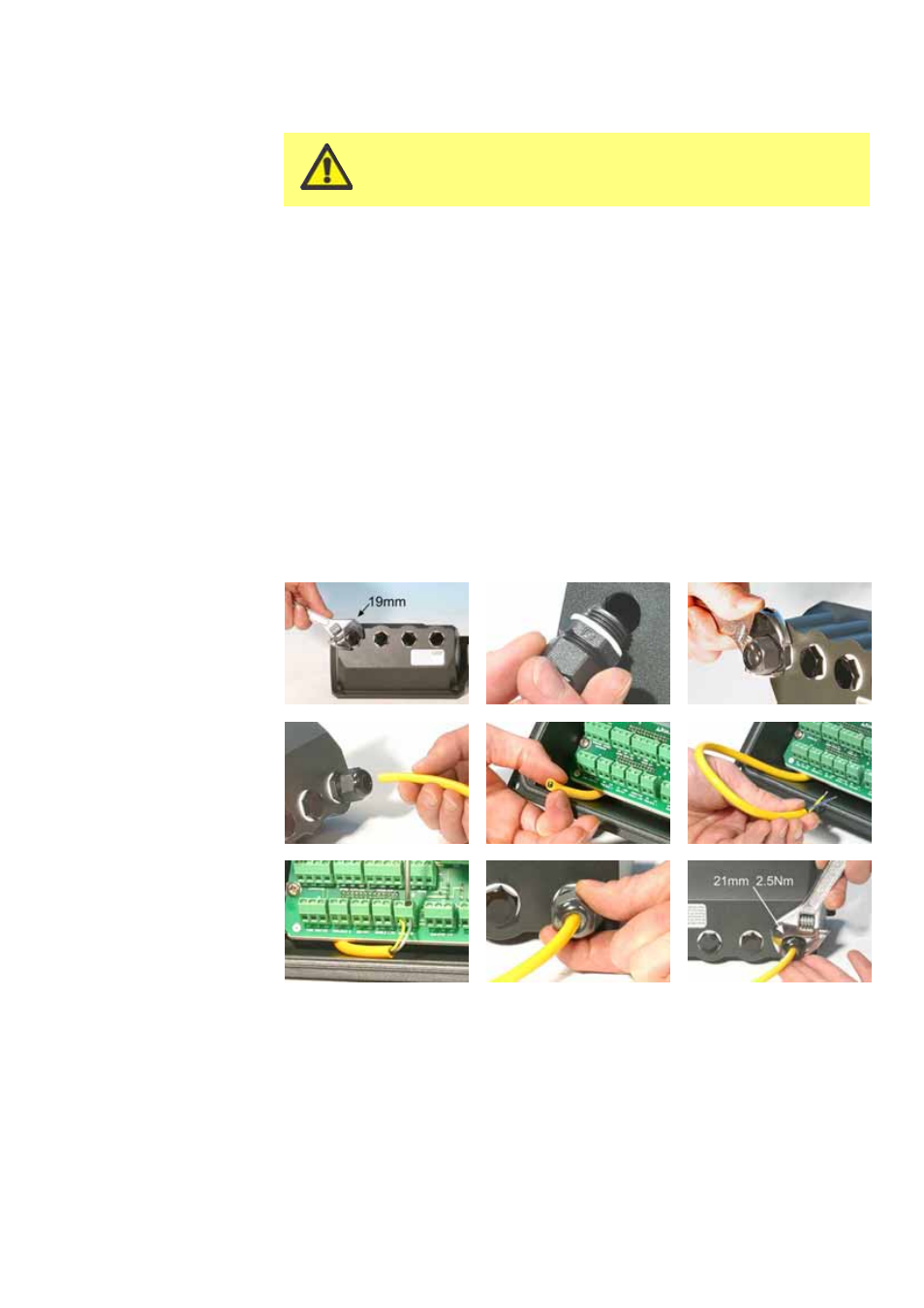

Use una llave de 19 mm para desatornillar el tapón de estanqueidad. Deseche
la arandela de estanqueidad de nylon.
Atornille uno de los casquillos pasacables de M16x1,5 suministrados en lugar
del tapón, usando la nueva arandela de estanqueidad de nylon incluida con el
conjunto. Apriete el casquillo con un par de 2,5 Nm para asegurar la
estanqueidad, usando una llave de 21 mm. Si se usa un casquillo diferente,
debe ser estanco de acuerdo con la norma IP66.
Afloje la tapa del casquillo (no la extraiga del todo) y pase el cable a través del
casquillo. Cuando haya pasado a través del casquillo, continúe empujando el
cable a través del casquillo.
Con la versión IP66 (NEMA 4X) se debe utilizar el cable y
los casquillos recomendados, de lo contrario podrá resultar
comprometida la protección contra la contaminación.
